Dorf – Stadt – Kulturlandschaft – Wasser in der historischen Kulturlandschaft am Beispiel Frankenwald und Bayerisches Vogtland

Enge Verbindung des Menschen mit dem Wasser in der Kulturlandschaft

Frauen in der Saale bei Venzka auf dem Weg zur Heuernte auf den Inselwiesen

Zielsetzung

Beziehung Mensch – Gewässer (Fließ-/Still) – Landschaft
- historisch-geographischer Ansatz: Analyse in Raum und Zeit
- umweltgeschichtlicher Ansatz: Auswirkungen auf Ökosystem
- denkmalpflegerischer Ansatz: Zeugniswert der baulichen und kulturlandschaftlichen Relikte

Betrachtungsraum östlicher Frankenwald – Münchberger Hochfläche – Bayerisches Vogtland

Kartengrundlage TK 100, © Bayerische Vermessungsverwaltung

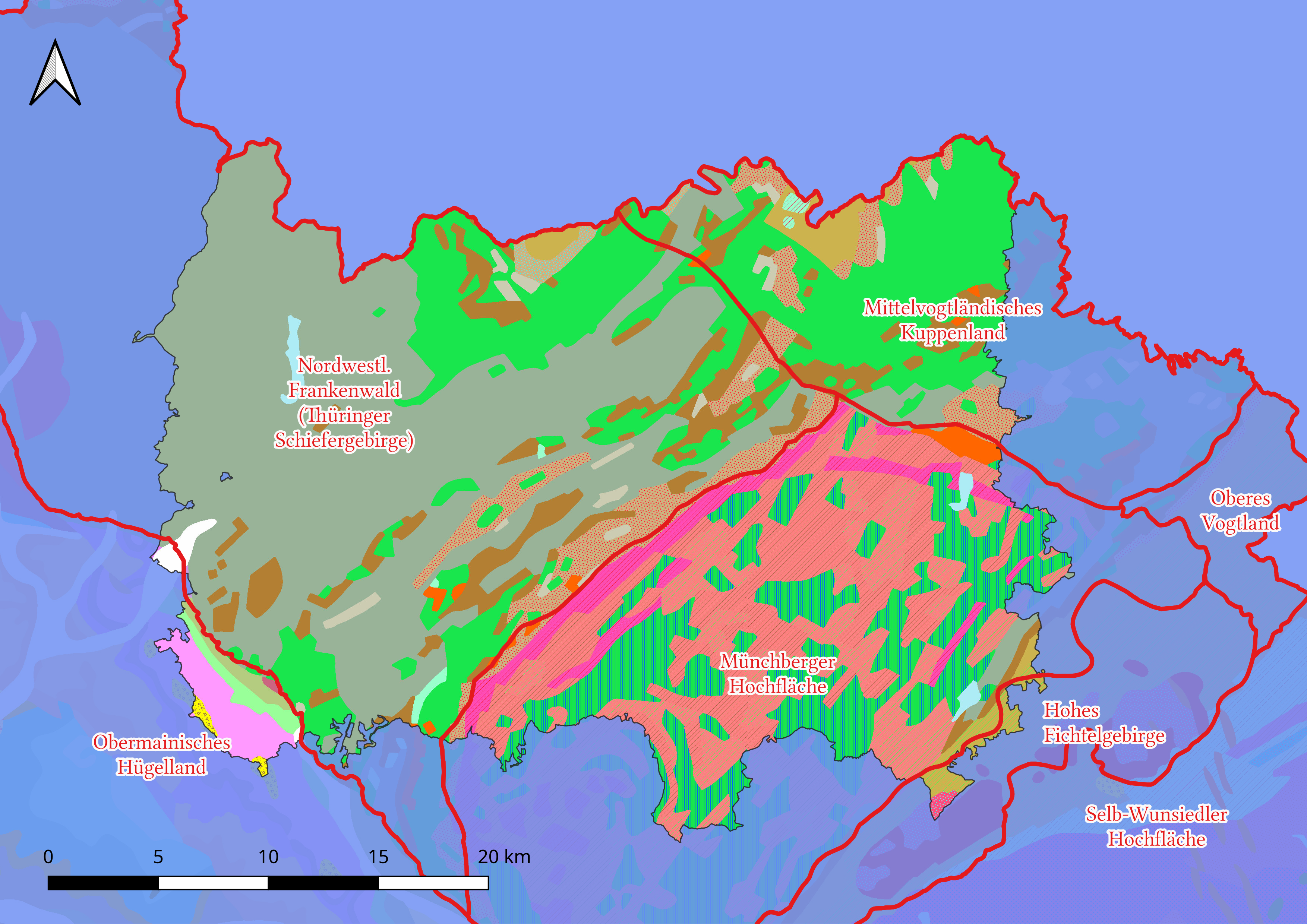

Geologie

Kartengrundlage GK 500, © Landesamt für Umwelt, Naturraumgrenzen nach Emil Meynen, Josef Schmithüsen: Handbuch der naturräumlichen Gliederung Deutschlands, Bad Godesberg 1962

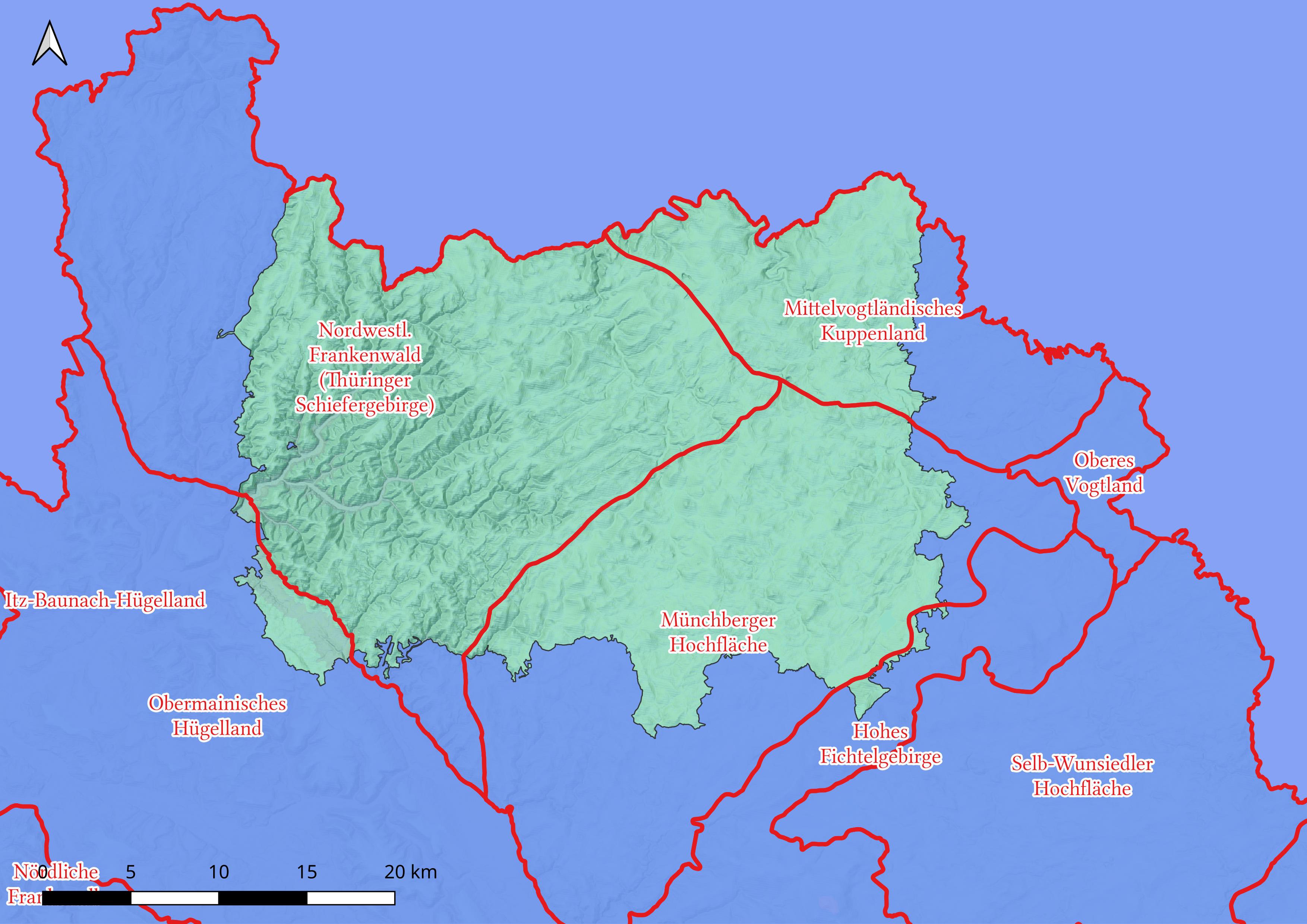

Relief/Oberflächenformen

Kartengrundlage Schummerung,© BVV

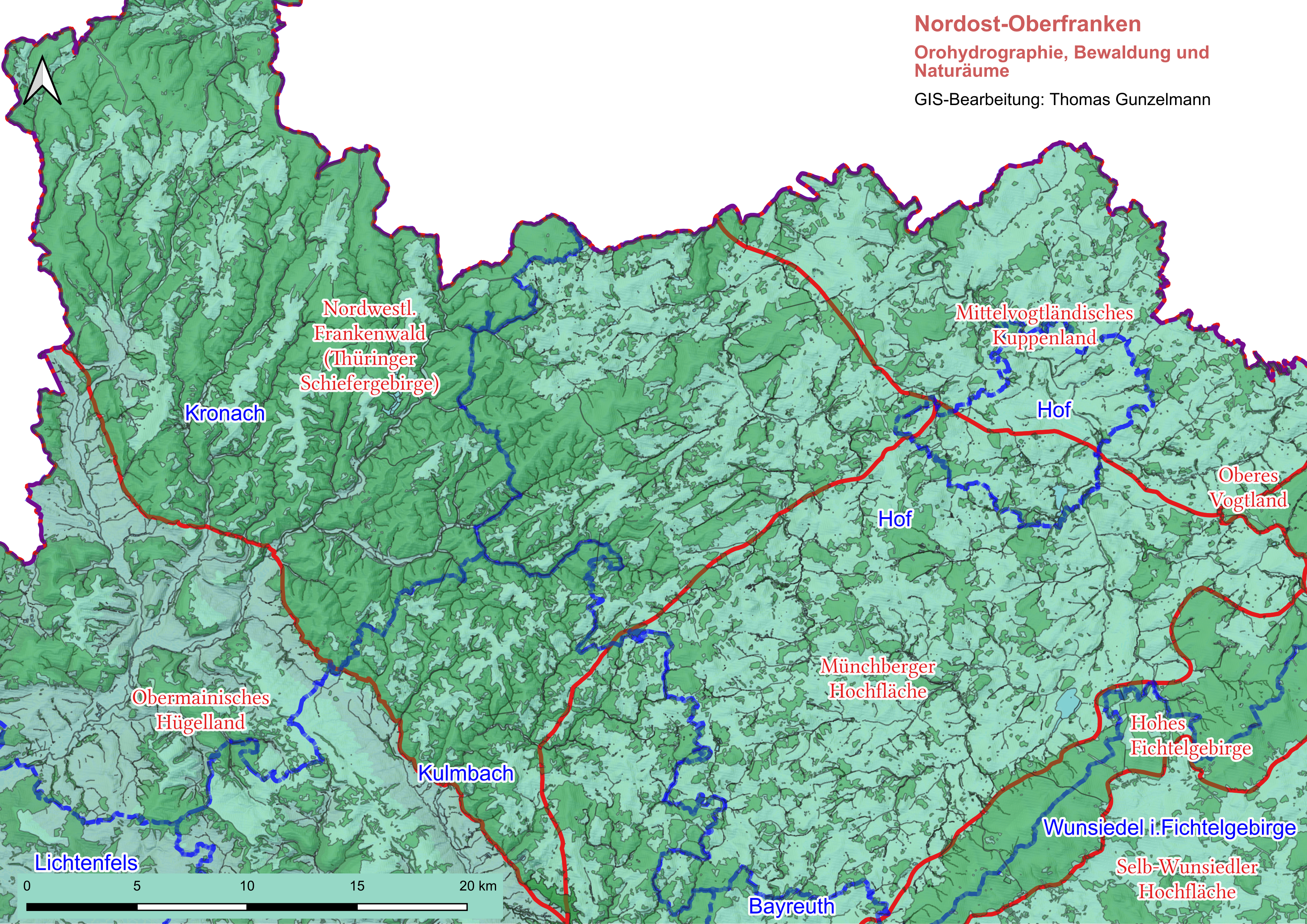

Orohydographie und Bewaldung

Naturräume, Orohydographie und Bewaldung, Kartengrundlage Schummerung,© BVV, Waldflächen (OpenStreetMap)

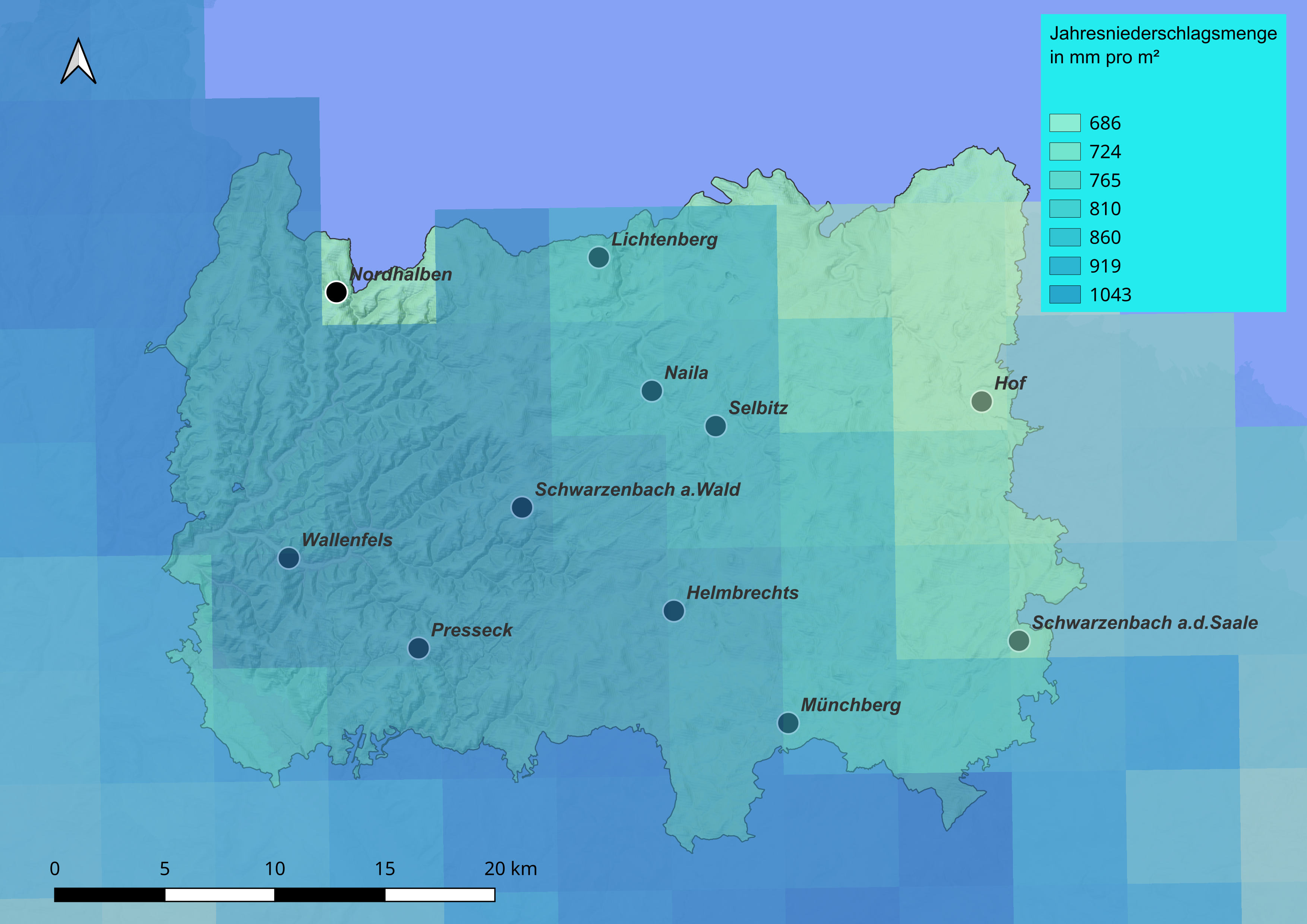

Klima – Jahresniederschlag im langjährigen Mittel 1971 - 2000

Klimakennwerte der Referenzperiode 1971 bis 2000. Quelle: LfU, https://klimainformationssystem.bayern.de/

Landschaftsbild Münchberger Hochfläche

Blick vom Waldsteinhang (Fichtelgebirge) aus die sanft relieferte Münchberger Hochfläche. Foto: Thomas Gunzelmann 08/2023

Landschaftsbild Bayerisches Vogtland

Blick vom Lerchenberg bei Hof nach Westen. Foto: Thomas Gunzelmann 9/2023

Landschaftsbild Frankenwald

Tal der Wilden Rodach. Foto: Thomas Gunzelmann 09/2023.

Wasserscheide Rhein – Elbe

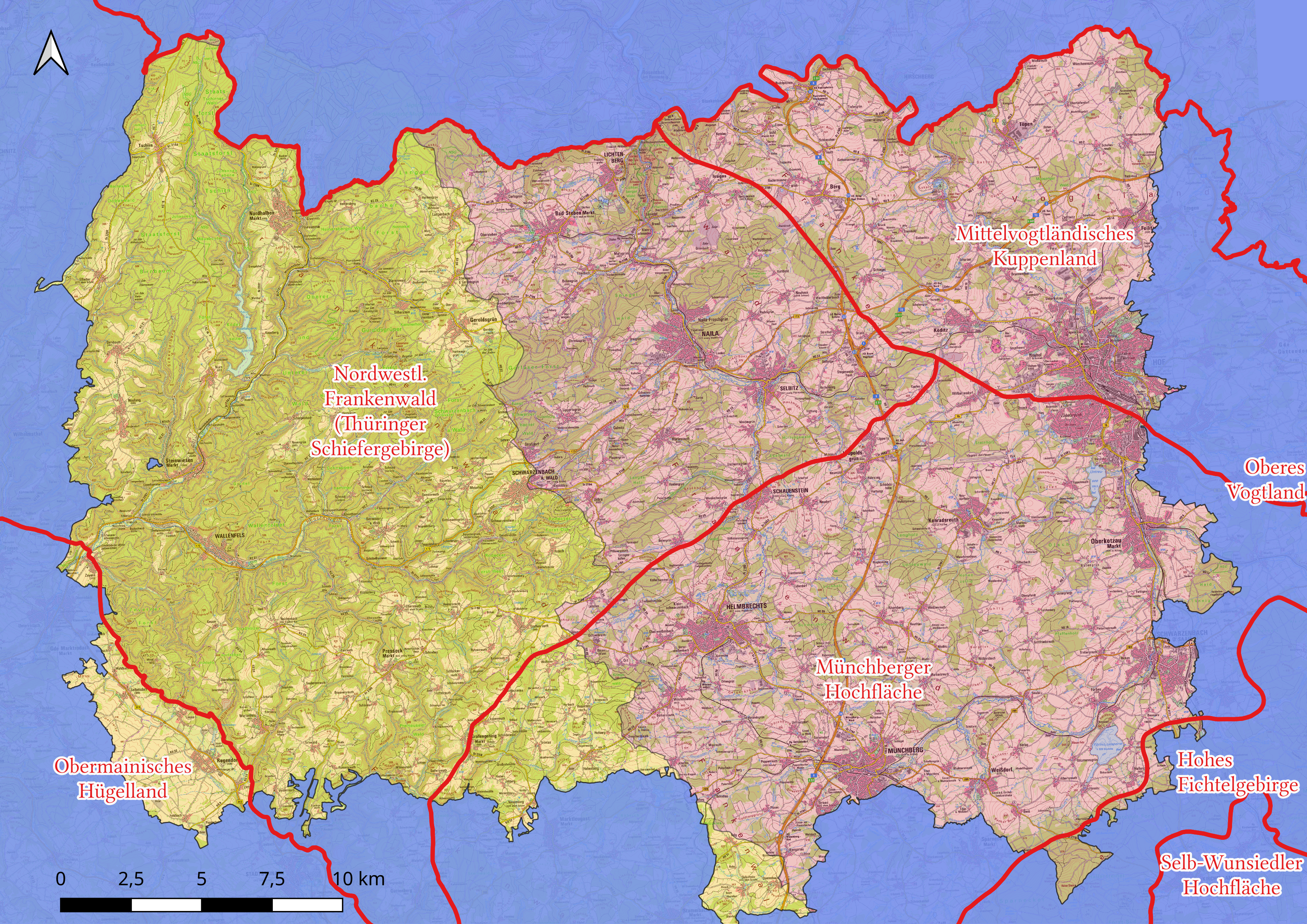

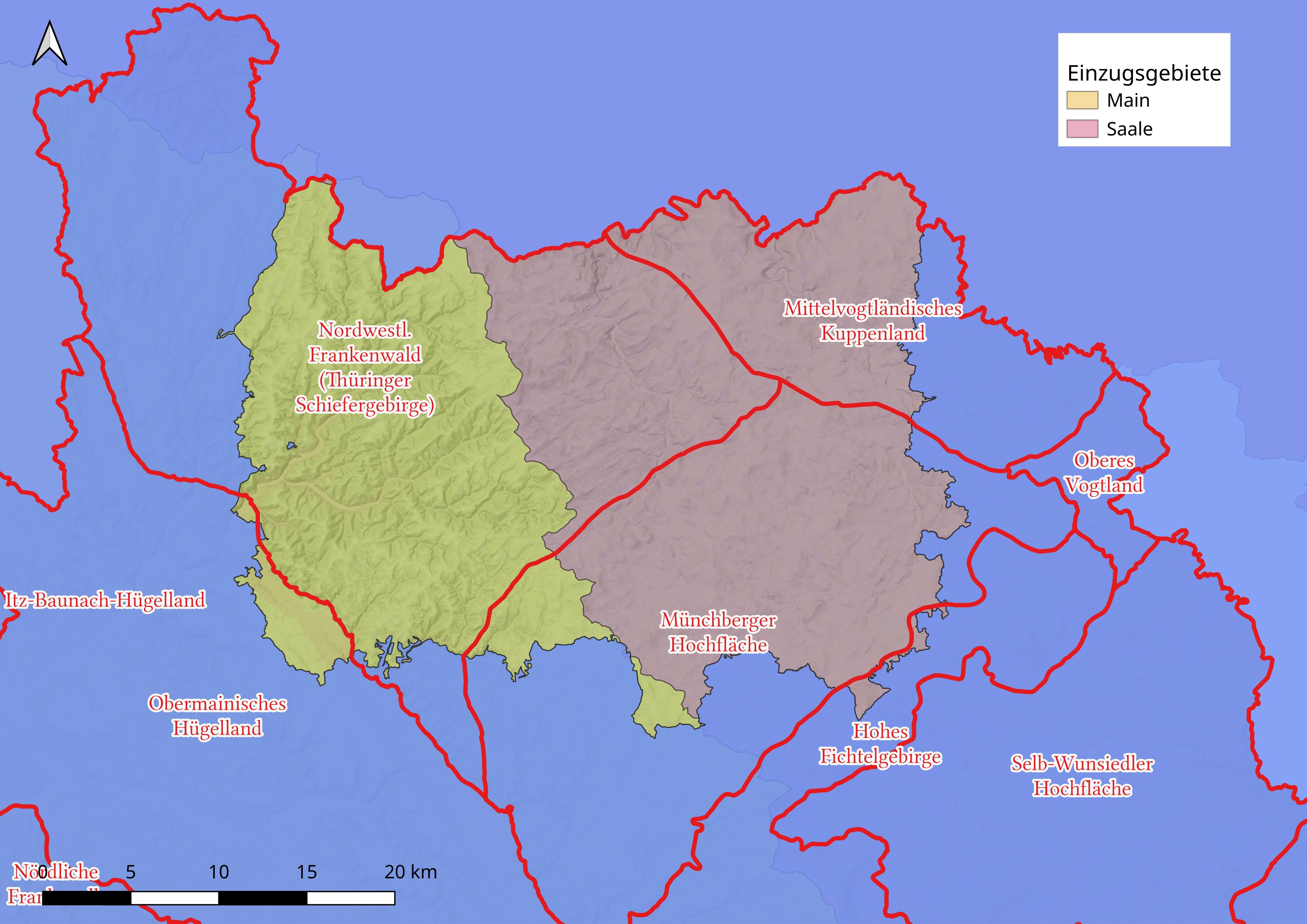

Einzugsgebiete Main/Rhein – Saale/Elbe. Kartengrundlage: Schummerung © BVV, GIS-Bearbeitung: Thomas Gunzelmann

Wasserscheide als Faktor für den Kulturraum

Wald und kleinere Siedlungen im Maingebiet, höherer Offenlandanteil und größere Siedlungen im Saalegebiet. Kartengrundlage: TK 100 © BVV, GIS-Bearbeitung: Thomas Gunzelmann

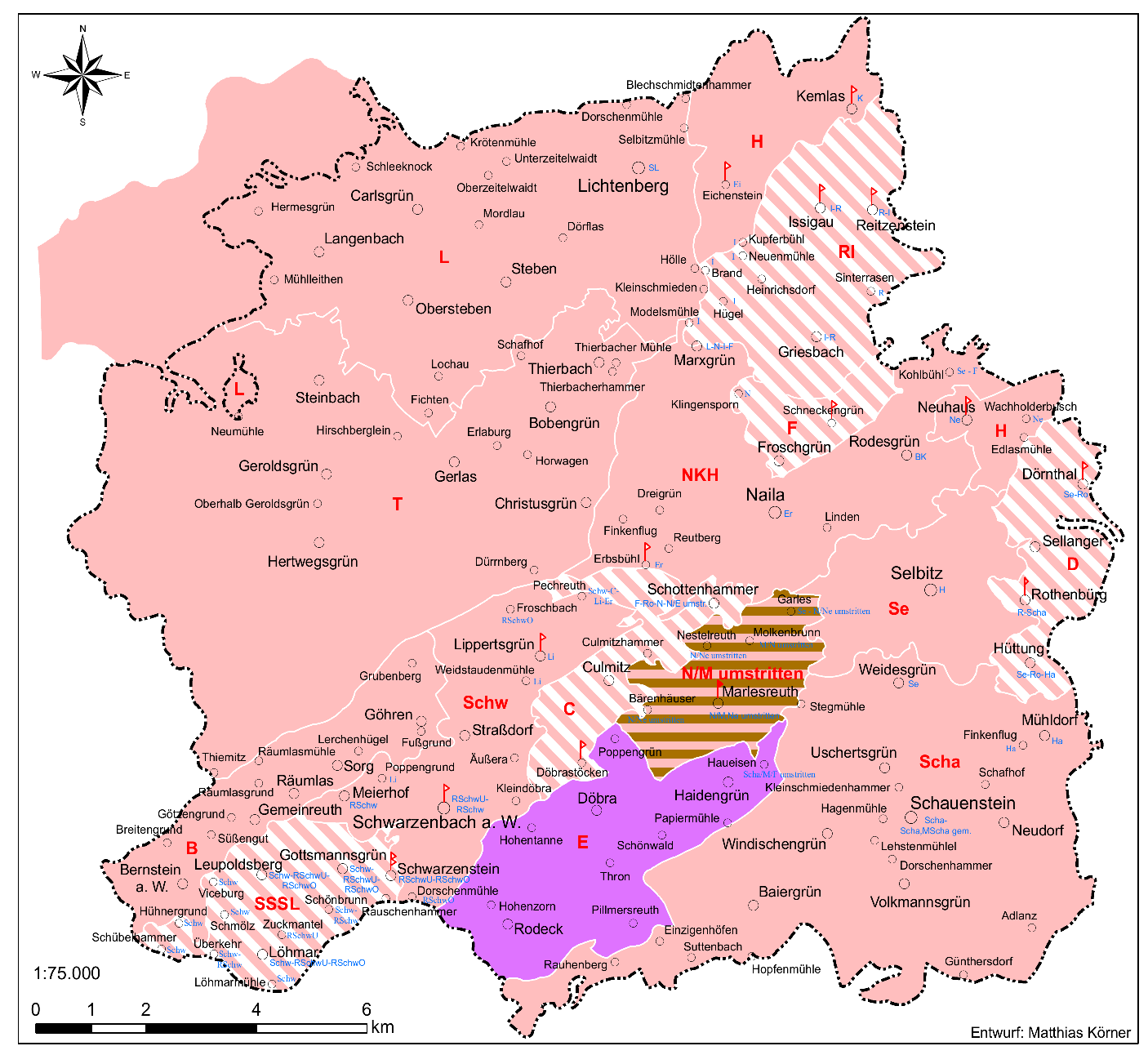

Historische Territorialstruktur

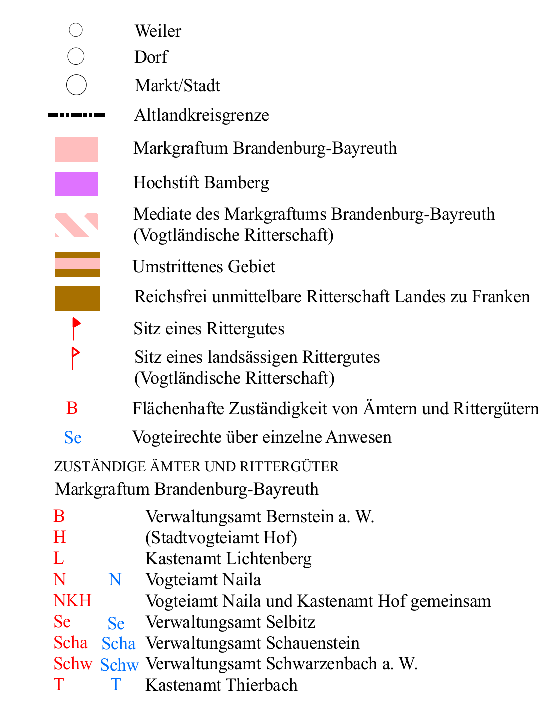

Altlandkreis Naila: Dorf- und Gemeindeherrschaft und Vogteirechte 1792

Siedlungsentwicklung: „reuth-“ und „-grün“ Orte

Rodungsanzeigende Ortsnamen. Kartengrundlage: Schummerung © BVV, GIS-Bearbeitung: Thomas Gunzelmann

Kulturlandschaft des Wassers

Energiegewinnung
- Mühlenwesen
- Bergbau
- Hütten- und Hammerwesen
Verkehr
- Flößerei
Landwirtschaft
- Teichwirtschaft
- Grünlandwirtschaft (Wiesenbe- und Entwässerung)
Wasser als Element der Siedlung

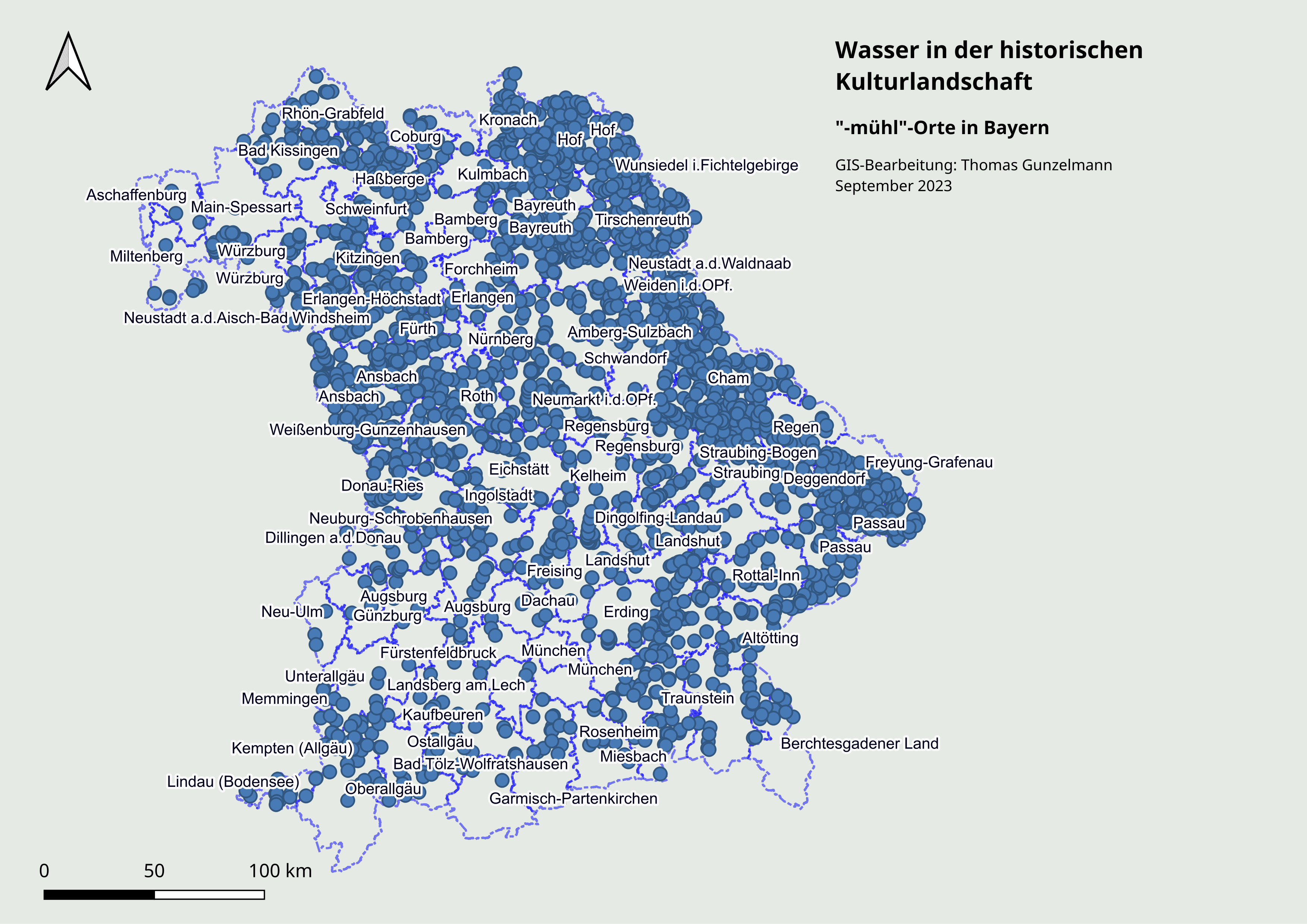

Mühlenwesen: „-mühl“-Orte in Bayern

„-mühl“-Orte in Bayern. GIS-Bearbeitung: Thomas Gunzelmann

„-mühl“-Orte im Betrachtungsraum

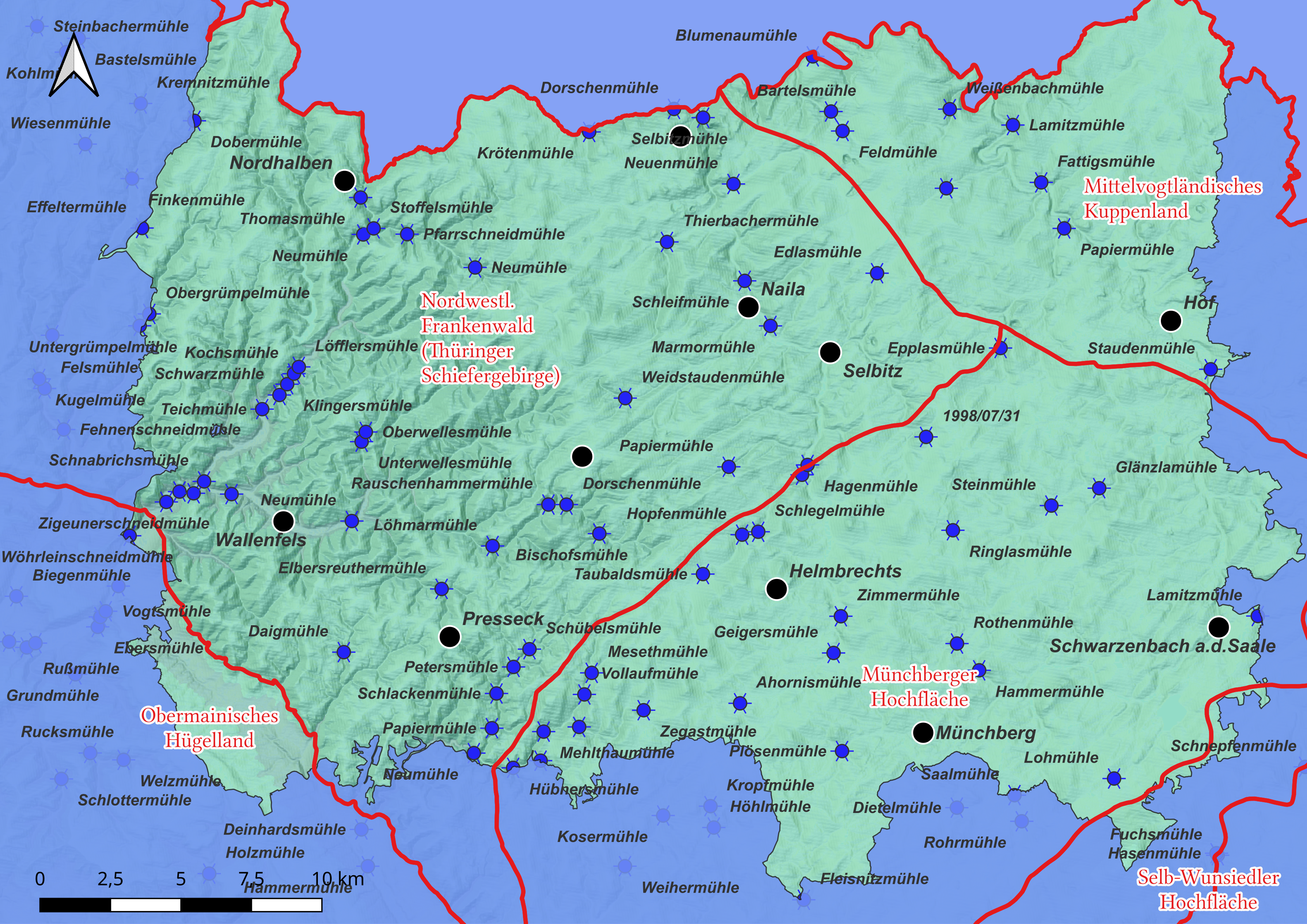

Mühlen als eigenständige Siedlungen im Betrachtungsraum. Innerhalb von Ortschaften gelegene Mühlen sind nicht erfasst. Kartengrundlage: Schummerung © BVV, GIS-Bearbeitung: Thomas Gunzelmann

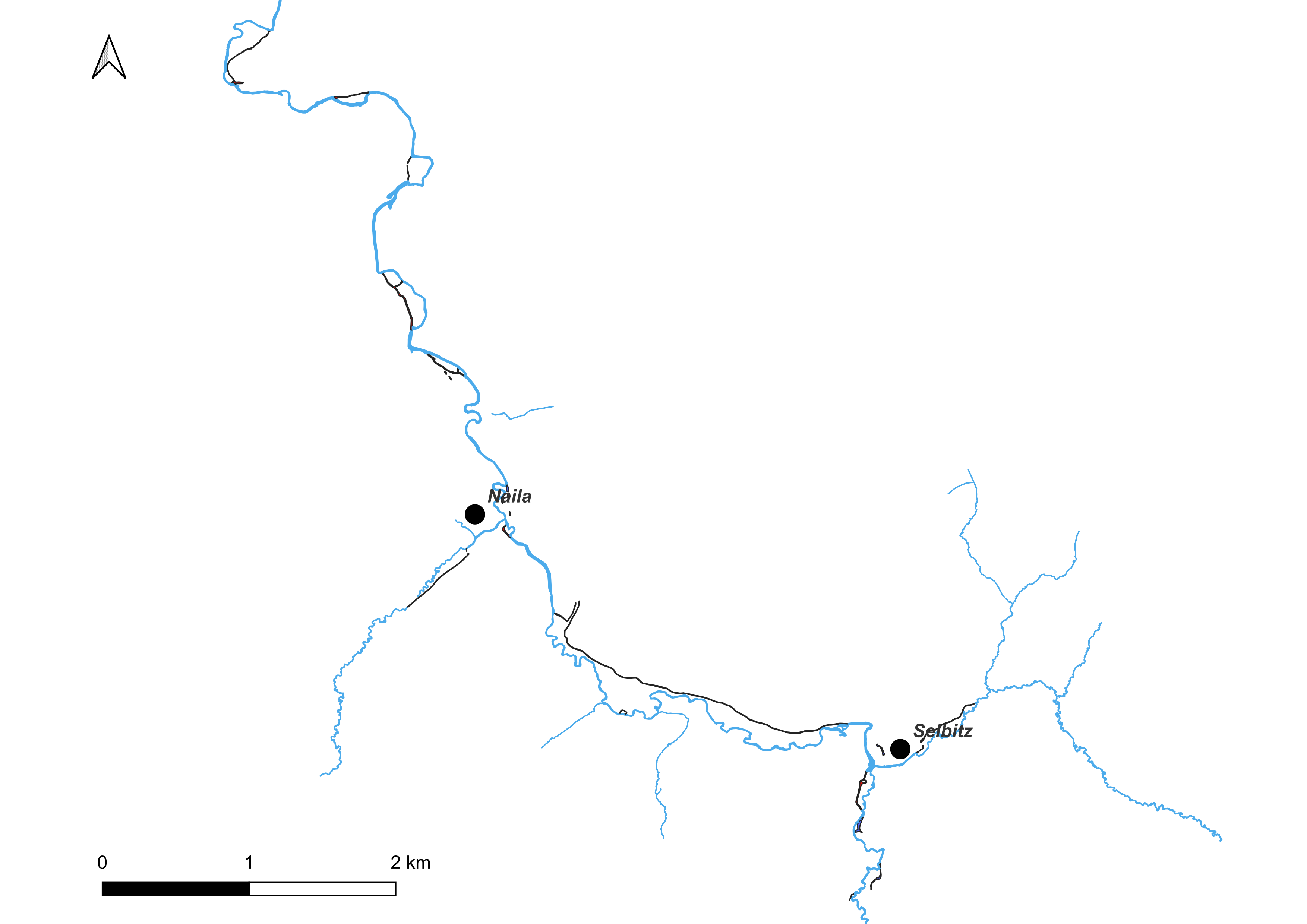

Mühlgräben an der Selbitz 1852

Quelle: Bayerische Uraufnahme © BVV; Kartierung: Thomas Gunzelmann, Lisa Schuylenburg, Stefanie Westenweller

Mühlen im Frankenwald

Mühle im Frankenwaldtal (nicht lokalisiert). Foto: Heinrich Mayer. Archiv Erzbistum Bamberg

Schneidmühlen und Flößerei

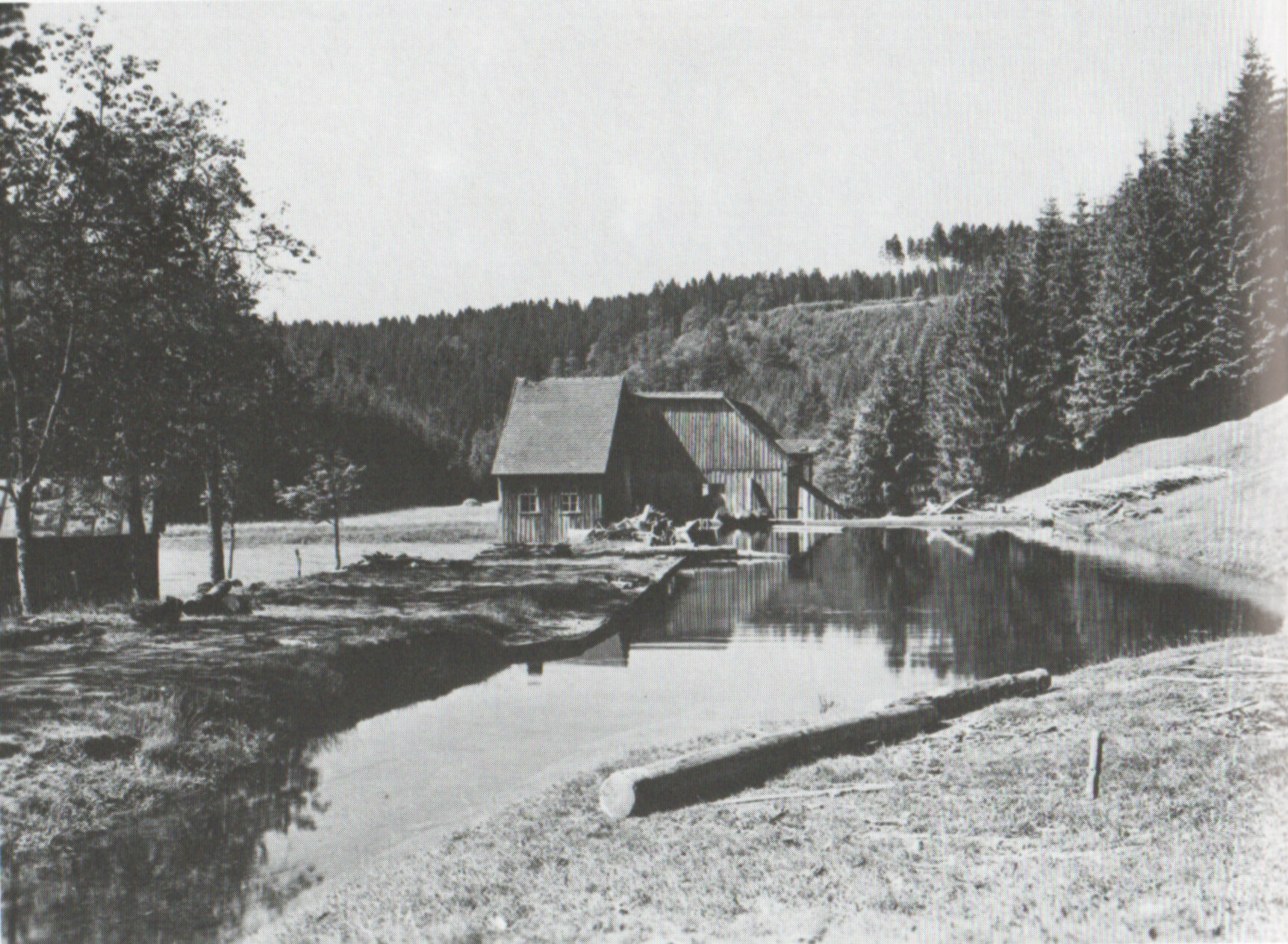

Fichteramühle. Quelle: Otto Knopf: Damals, S. 196

Schneidmühlen und Flößerei

Funktionsfähige „Hammermühle“ bei Wallenfels. Foto: Eberhard Lantz 1998

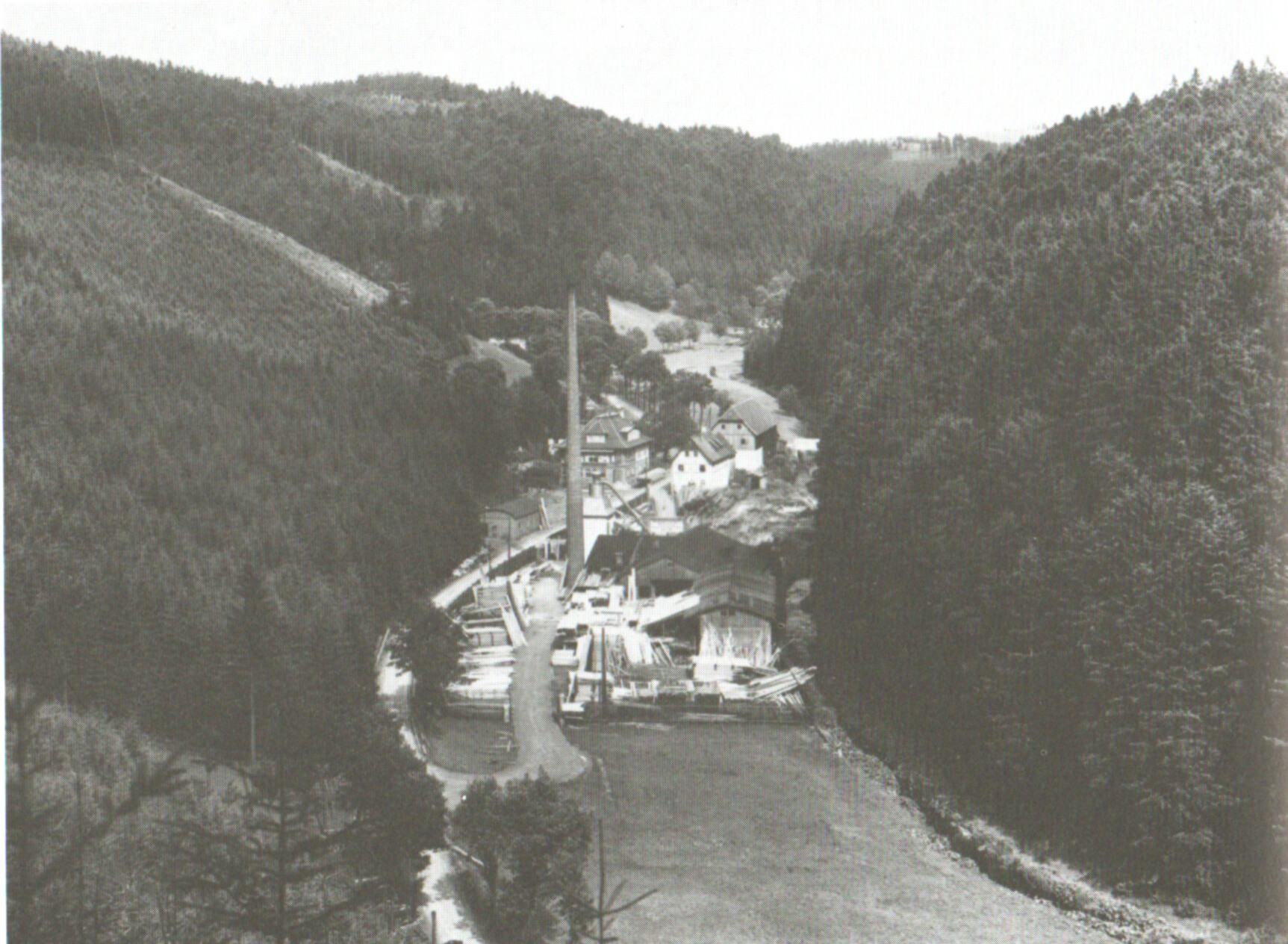

Mühlen im Frankenwald – Große Schneidmühle

Ströhlamühle. Quelle: Otto Knopf: Damals, S. 170

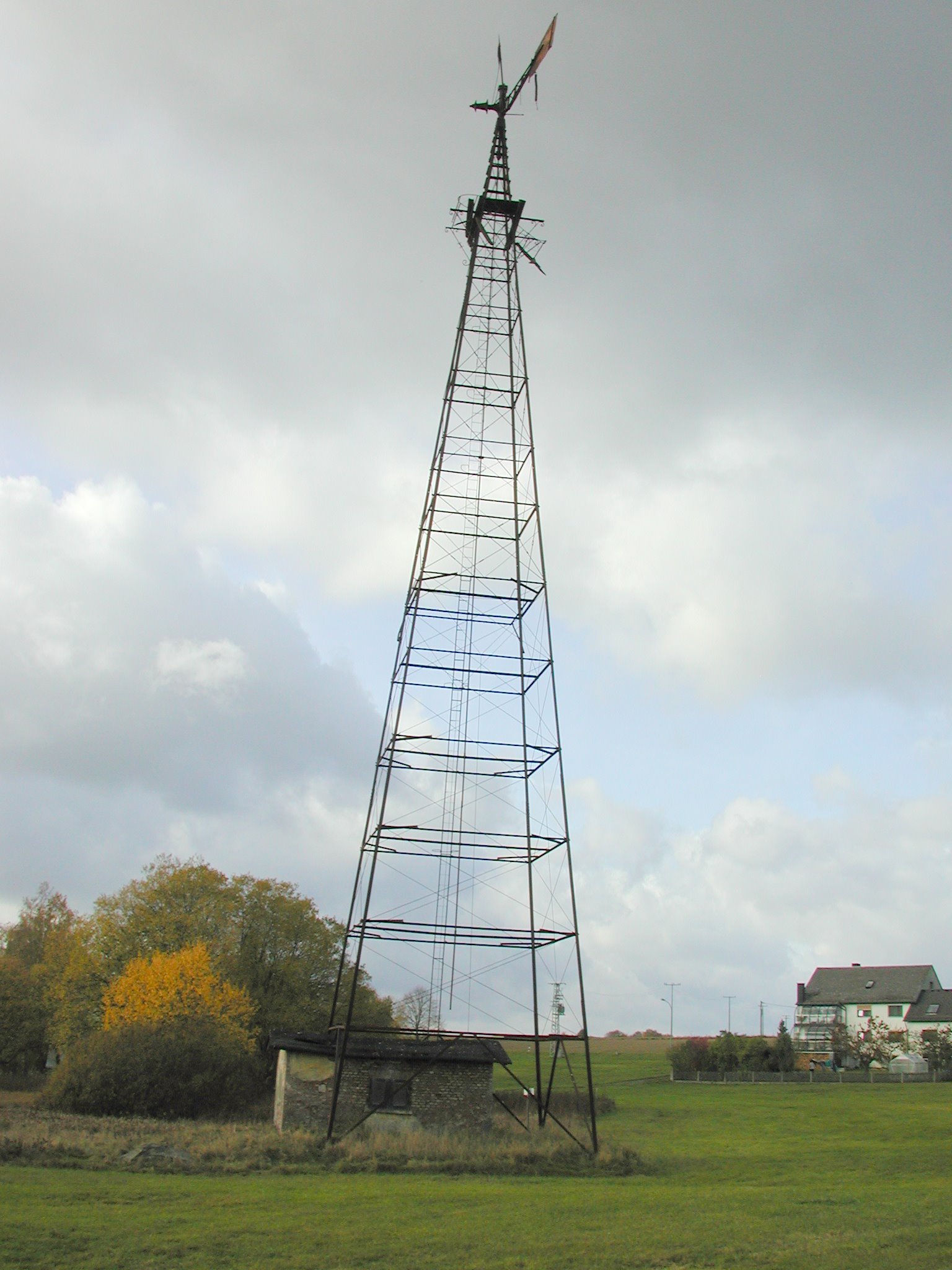

Windmühle

Windrad bei Wacholderbusch. Archiv Oberfränkisches Bauernhofmuseum Kleinlosnitz

Bergbau

Seife bei der Ringlasmühle am Oberlauf der Ölsnitz (Untreubach) nördlich Ahornberg. Kartengrundlage: Schummerung © BVV, GIS-Bearbeitung: Thomas Gunzelmann

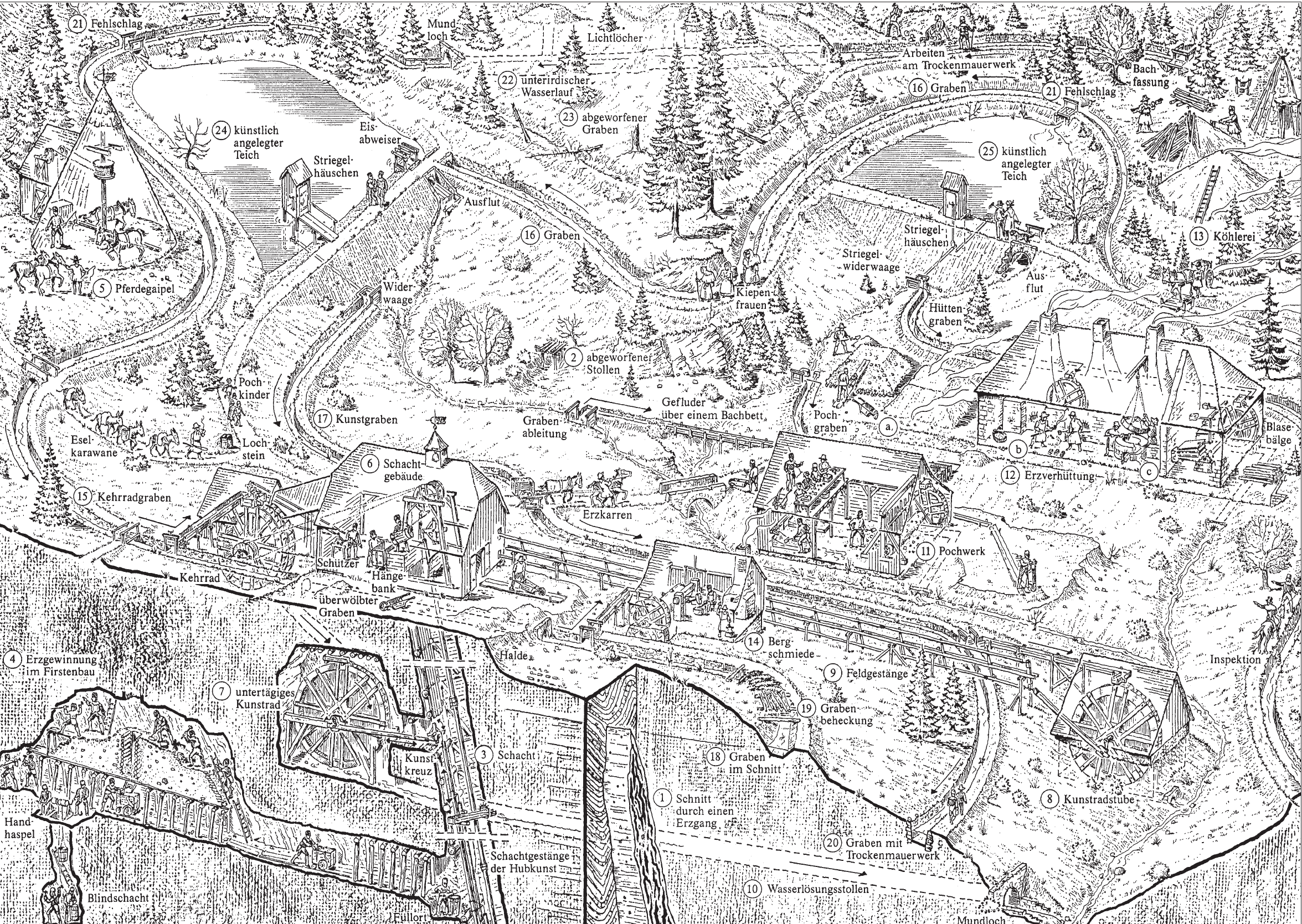

Bergbau und Wasser

Schematische Darstellung der Nutzung der Wasserkraft im Oberharzer Gangerzbau. Quelle: https://www.harzwasserwerke.de/fileadmin/user_upload/downloads/files/pdf/Flyer/Flyer_Kulturdenkmal-Oberharzer-Wasserregal_Eine-schematische-Darstellung.pdf

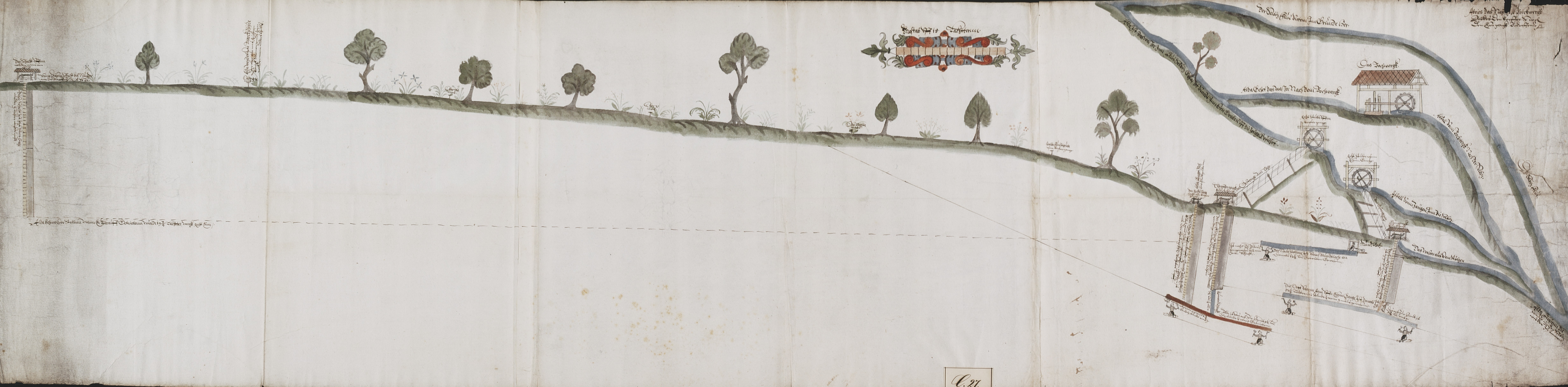

Die Wasserkunst des Bergbaus am Beispiel Naila

Kupferbergwerk Markgraf Christian zu Brandenburg zu Naila, 17. Jahrhundert

Quelle: Sächsisches Staatsarchiv, 40044 Generalrisse, Nr. 1-A17344

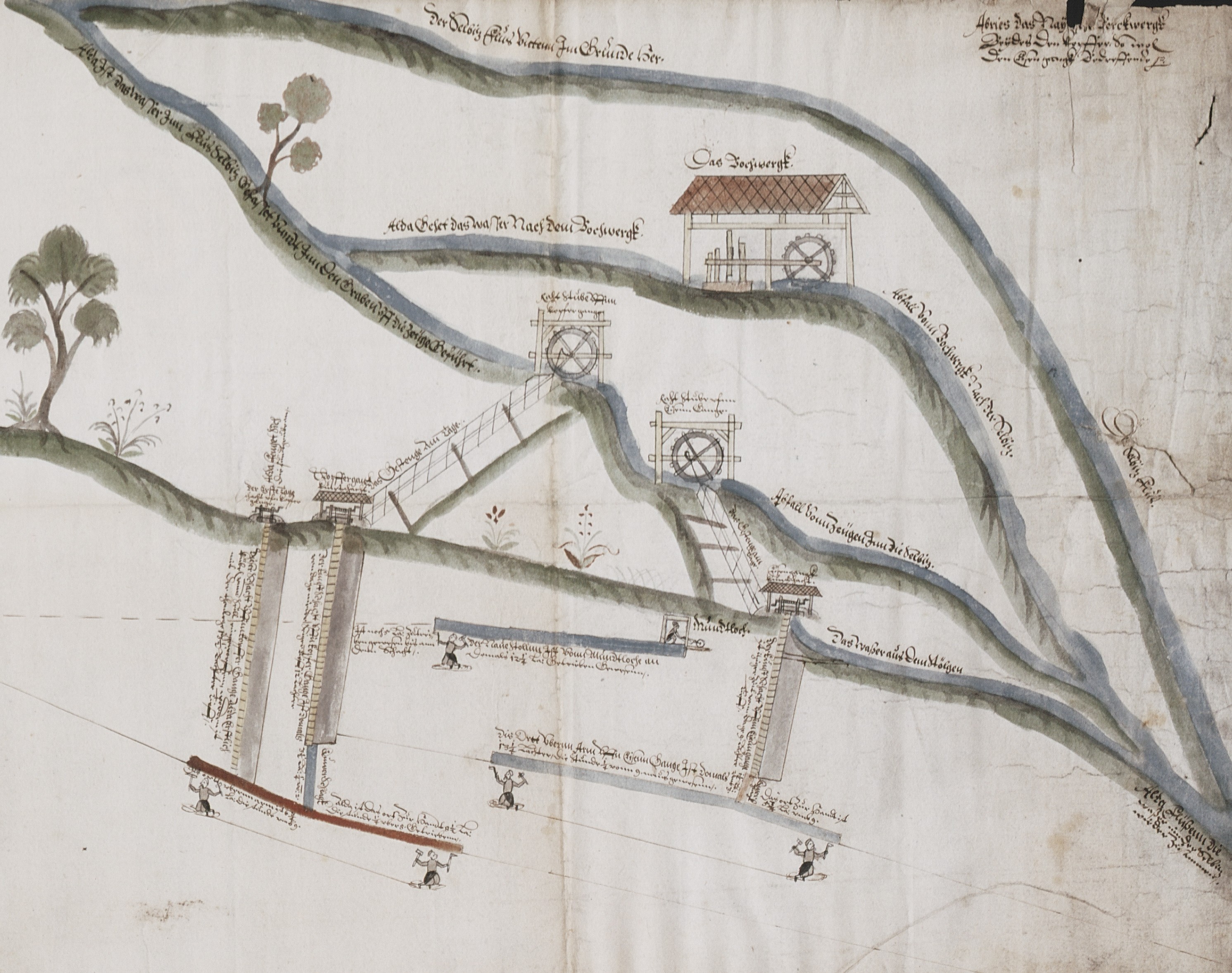

Die Wasserkunst des Bergbaus am Beispiel Naila (Ausschnitt)

Detaildarstellung der Wasserkunst mit den beiden Kunstgezeugen für den Kupfergang und den Eisengang

Quelle: Sächsisches Staatsarchiv, 40044 Generalrisse, Nr. 1-A17344

Berggraben

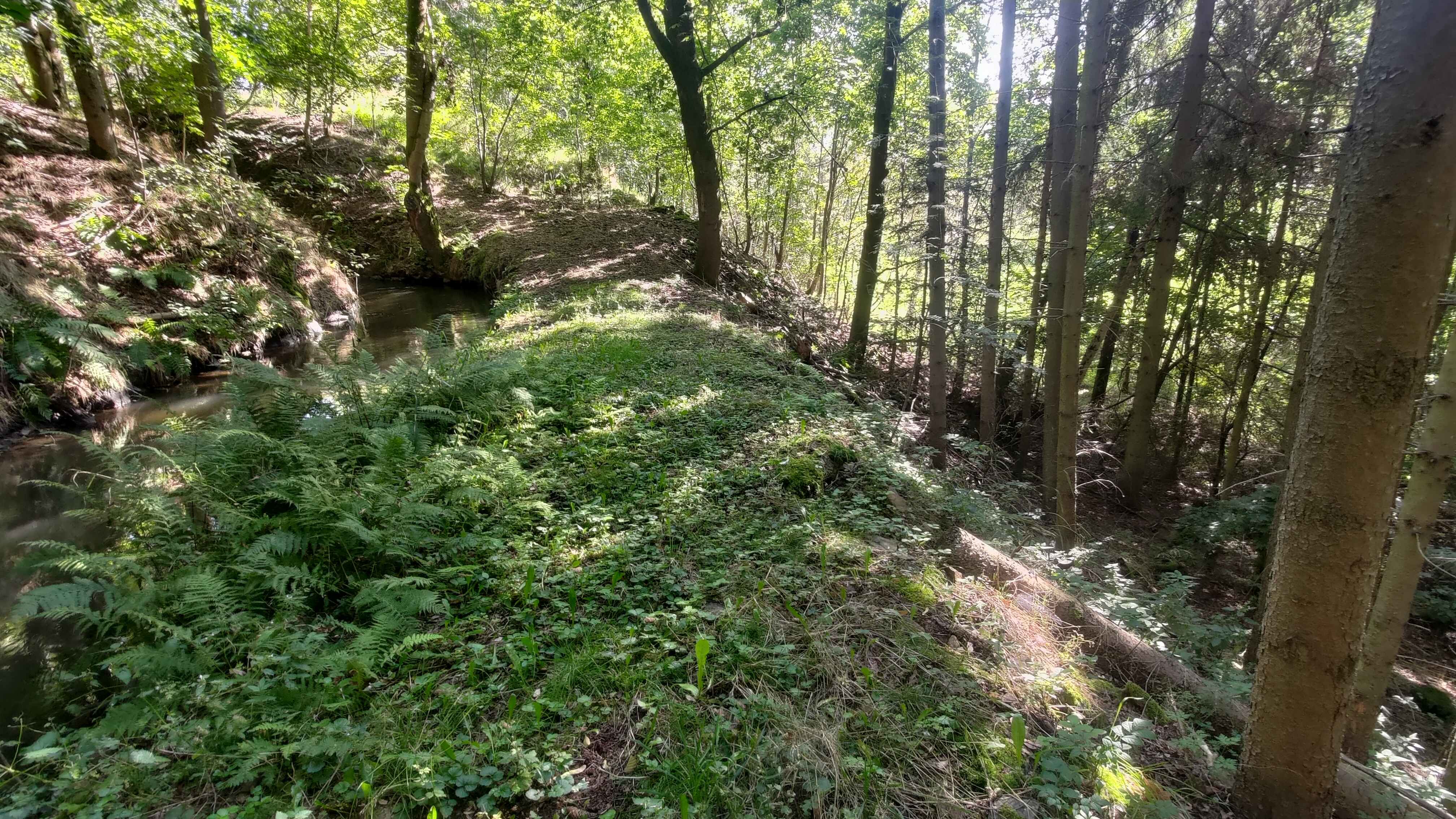

Damm des Berggrabens. Foto: Thomas Gunzelmann, Sept. 2023

Berggraben

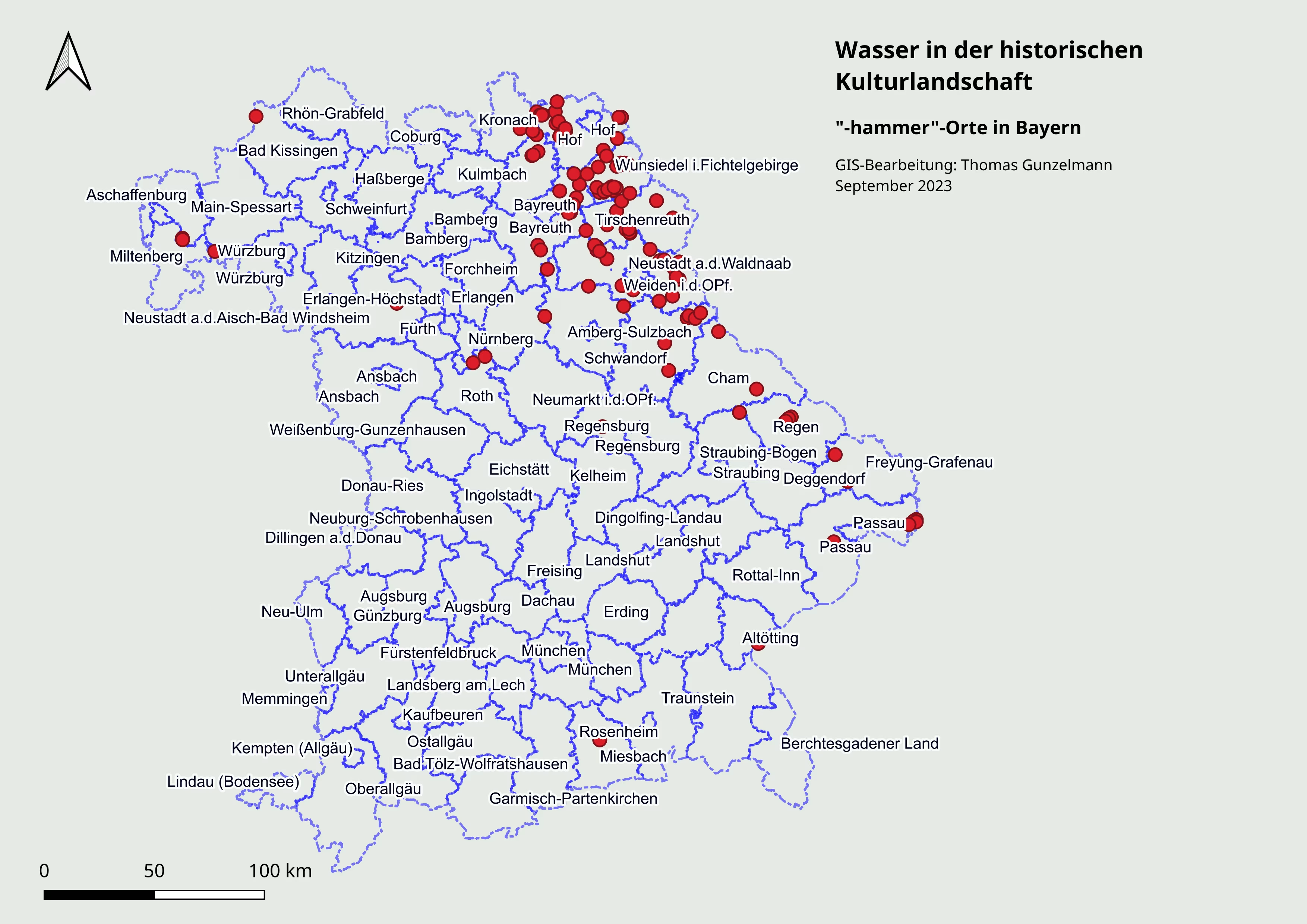

„-hammer“-Orte in Bayern

„-hammer“-Orte in Bayern. GIS-Bearbeitung: Thomas Gunzelmann

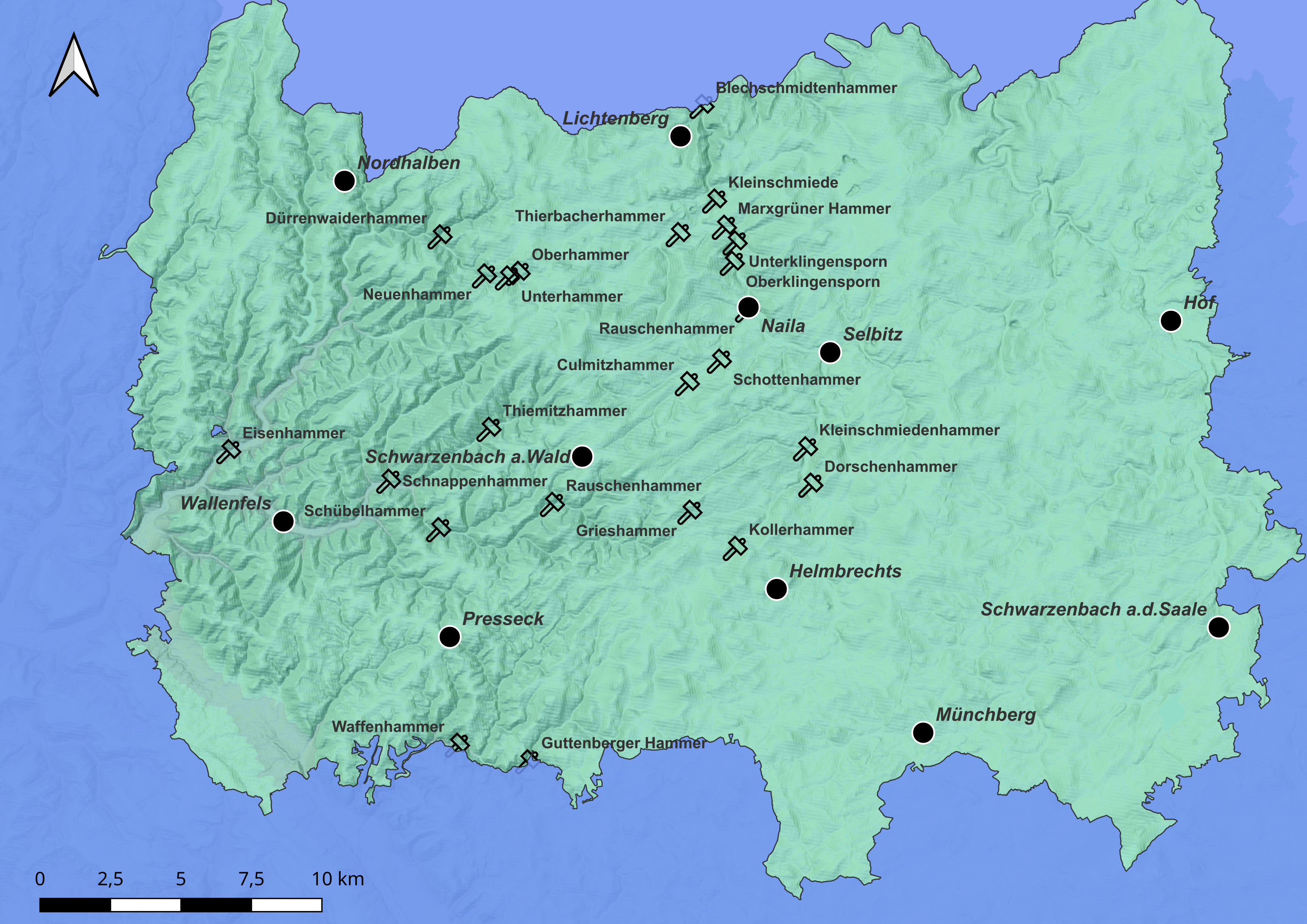

Historische Hammerwerke im Betrachtungsraum

Hammerorte im Betrachtungsraum. Kartengrundlage: Schummerung © BVV, GIS-Bearbeitung: Thomas Gunzelmann

Guttenberger Hammer

Guttenberger Hammer um 1930. Quelle: Knopf, Damals, S. 245

Guttenberger Hammer

Guttenberger Hammer, bis um 1930 erhaltene frühneuzeitliche Technik. Quelle: Knopf, Damals, S. 247

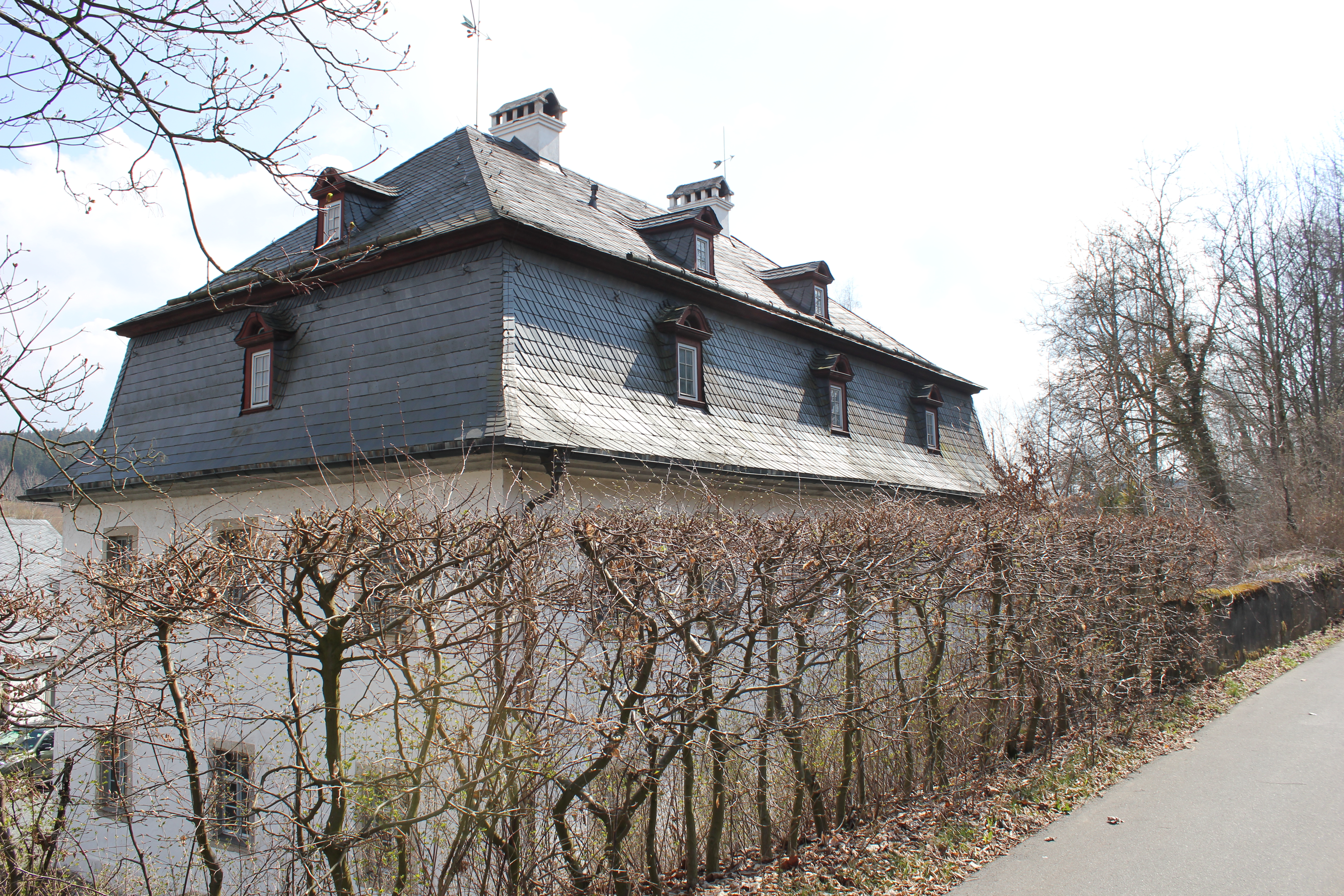

Hammerherrenhaus Unterklingensporn

Foto: Markus G. Klötzer; CC BY-SA 3.0

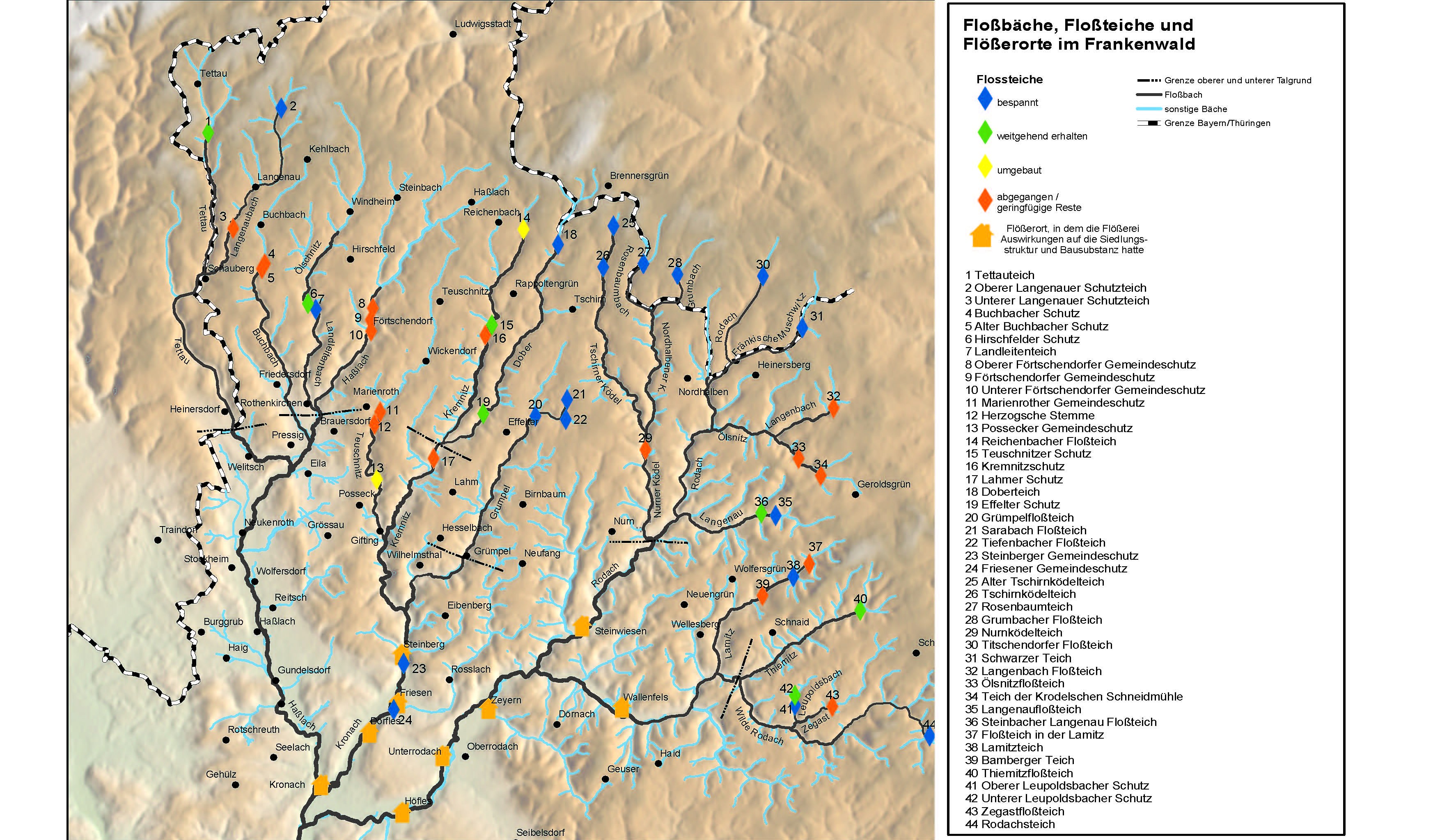

Flößereilandschaft Frankenwald im Überblick

Entwurf: Thomas Gunzelmann. GIS-Bearbeitung: Armin Röhrer

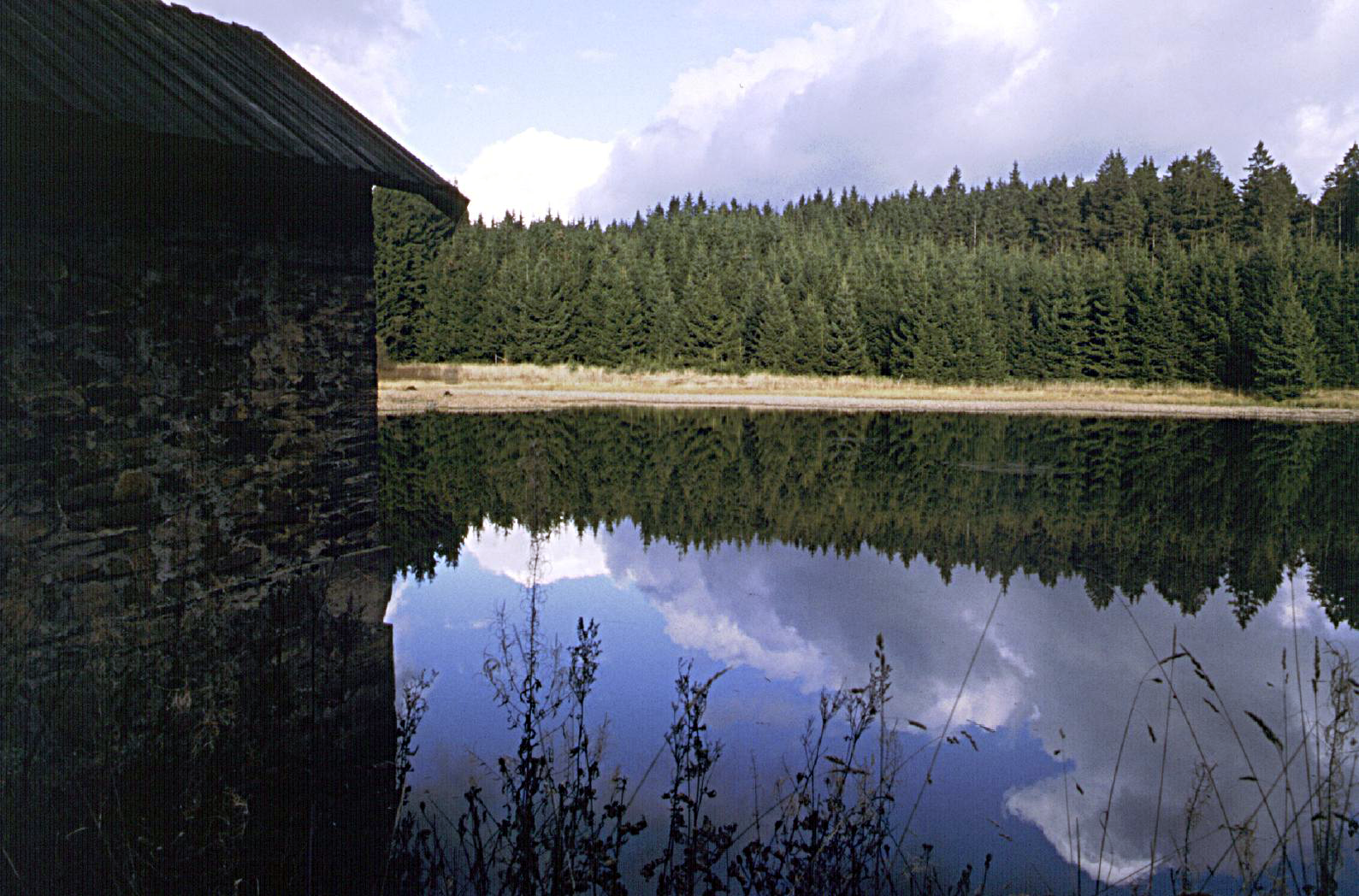

Floßteich

Schwarzer Teich. Foto: Thomas Gunzelmann 1996

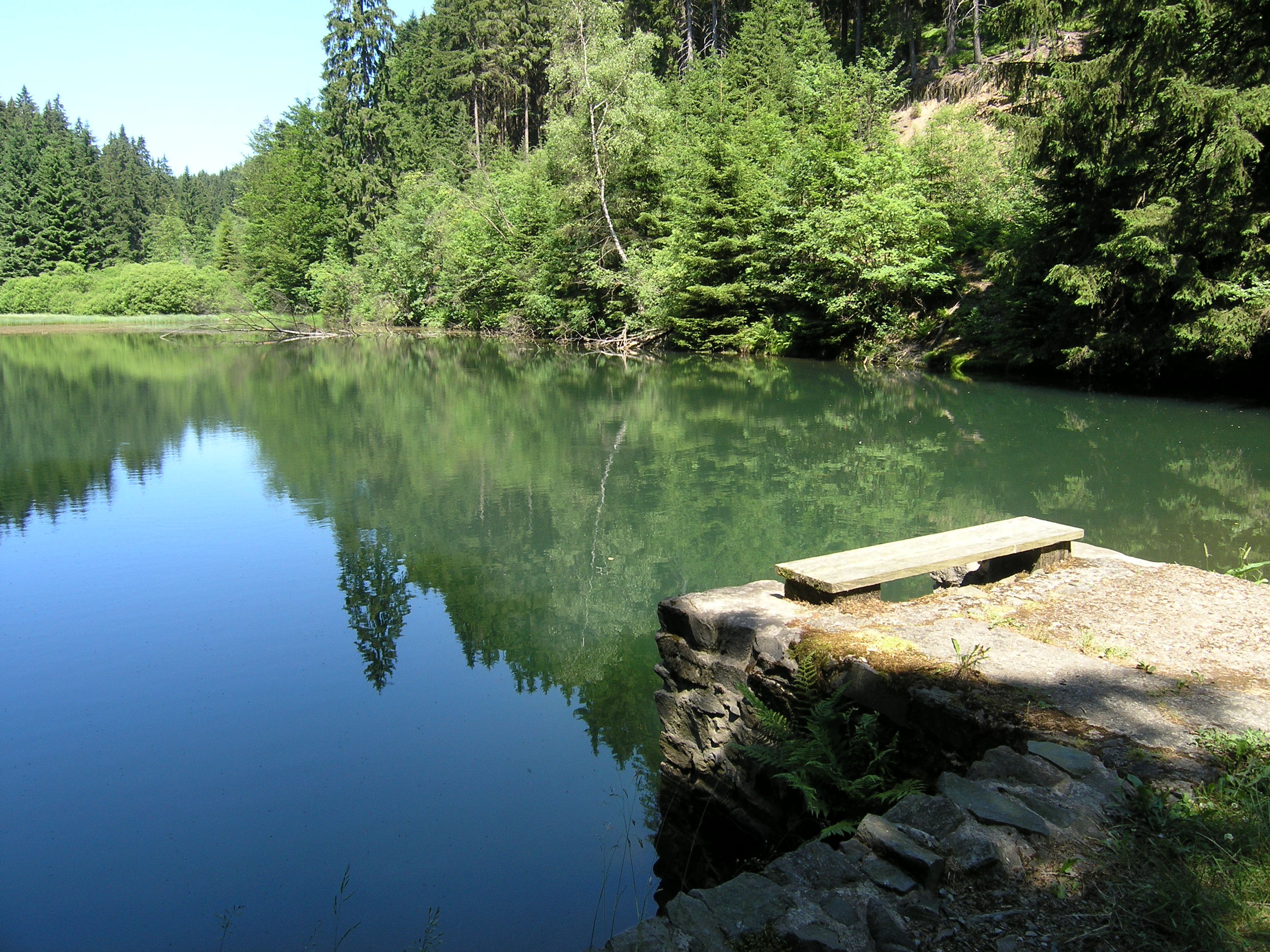

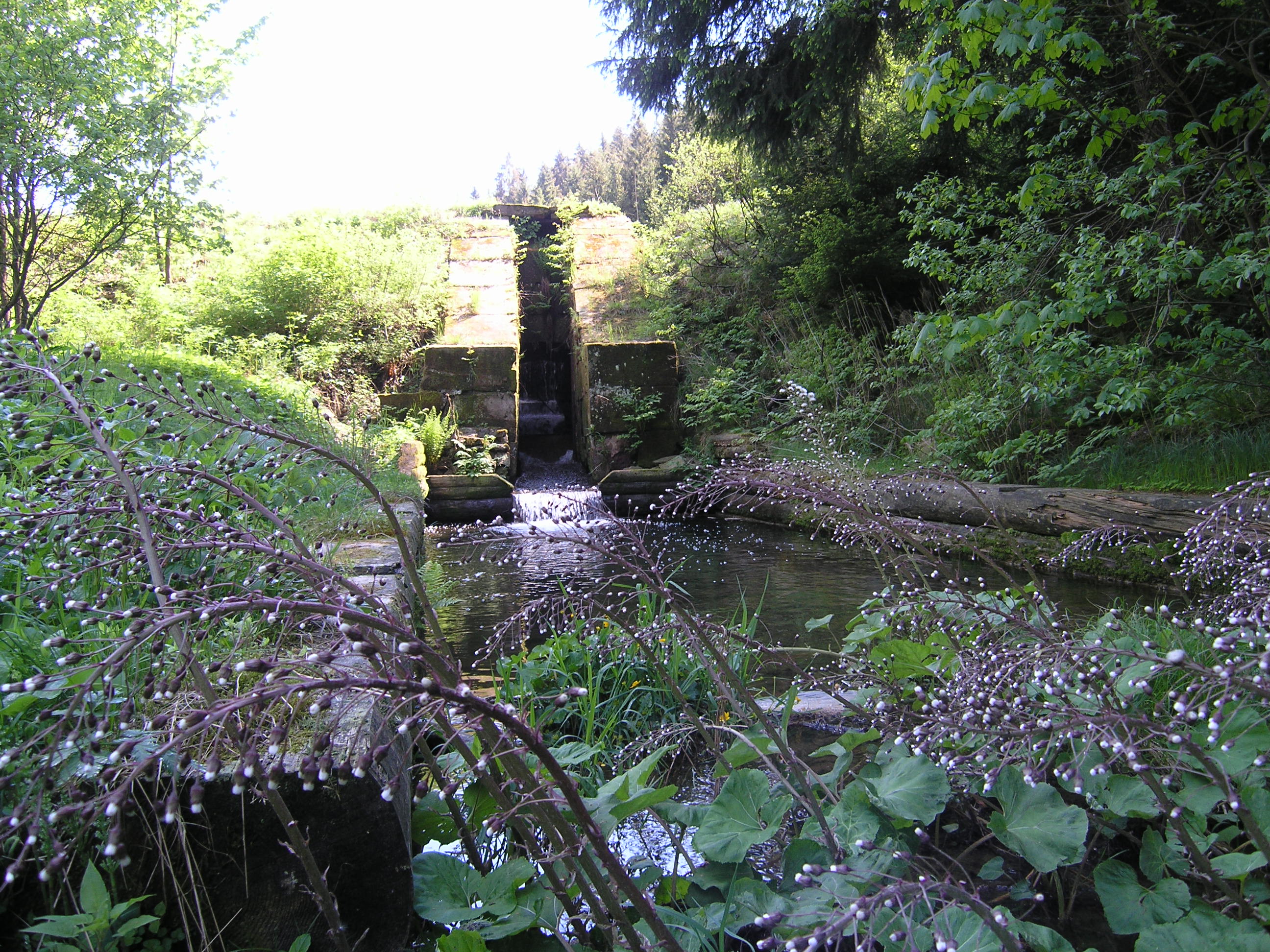

Floßteich Auslass

Floßteich - Blöchertrift

Blöcher (Baumabschnitte) werden weggeschwemmt. Quelle: Archiv Flößermuseum Unterrodach

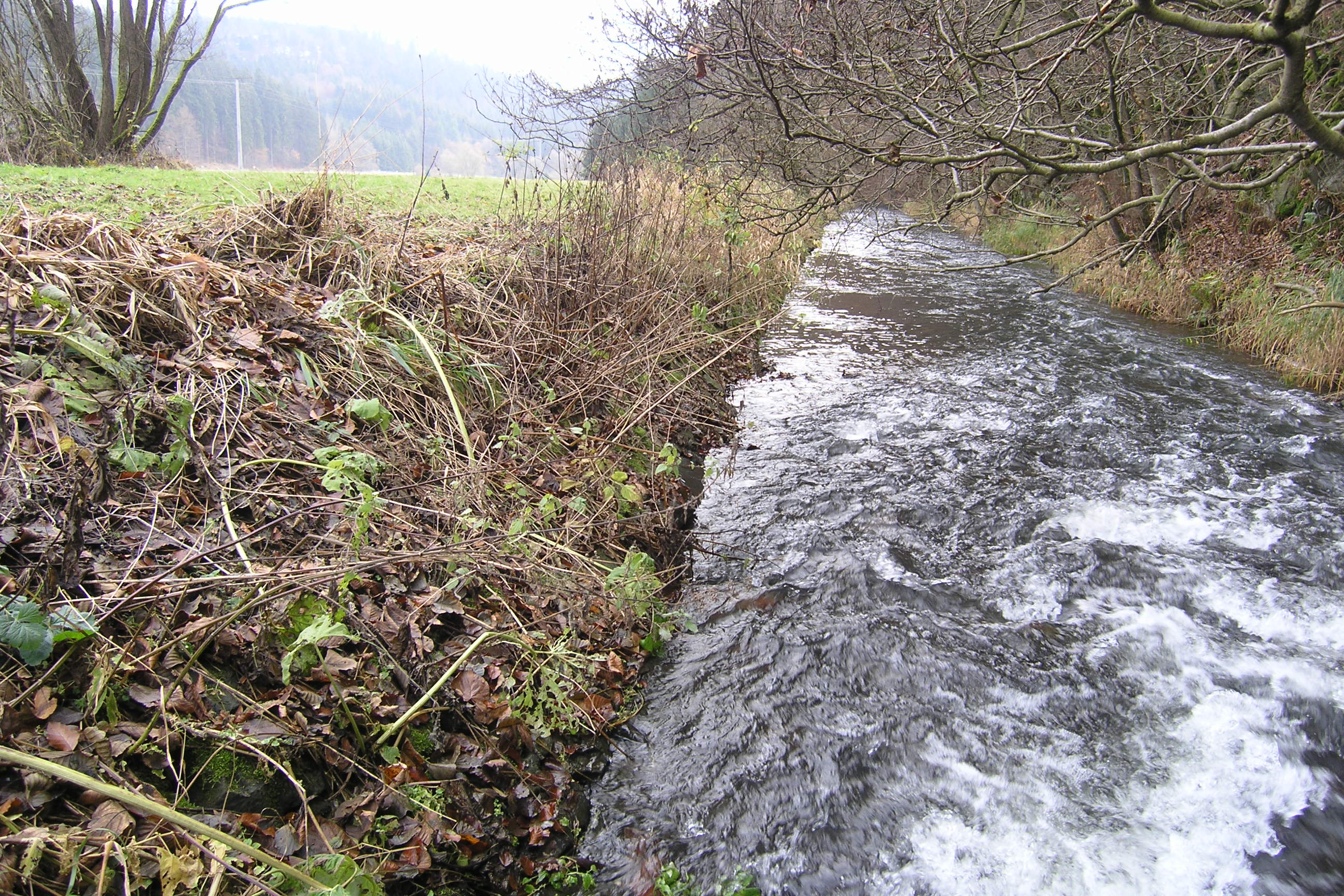

Floßbach

Aus der Talmitte an den Talrand verlegter, geradliniger Lauf der Wilden Rodach. Foto: Christine Dorn, 15.11.2004

Floßbach – Längsverbauungen

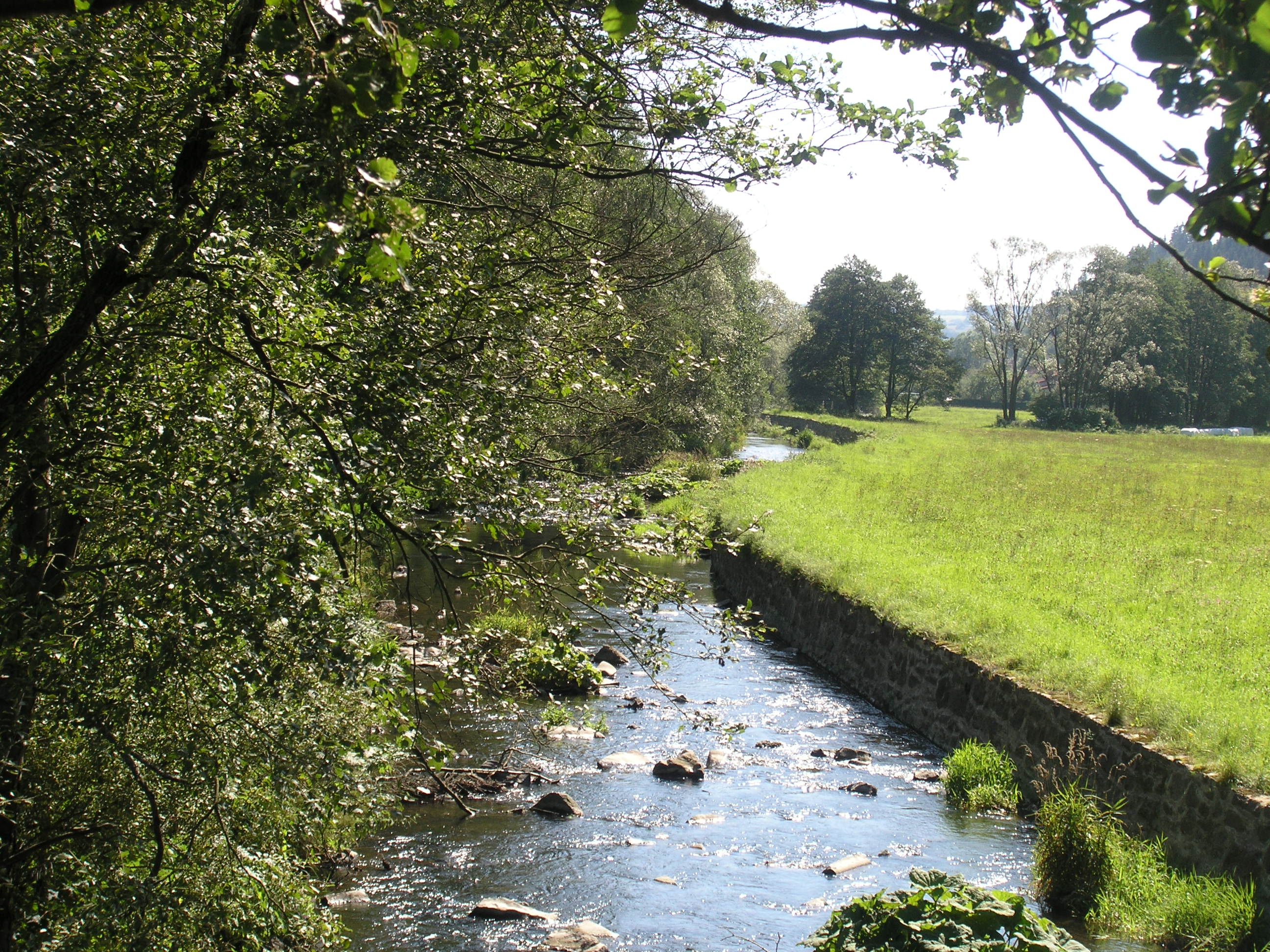

Uferbefestigung am Lauf der Kronach. Foto: Christine Dorn, 29.08.2005

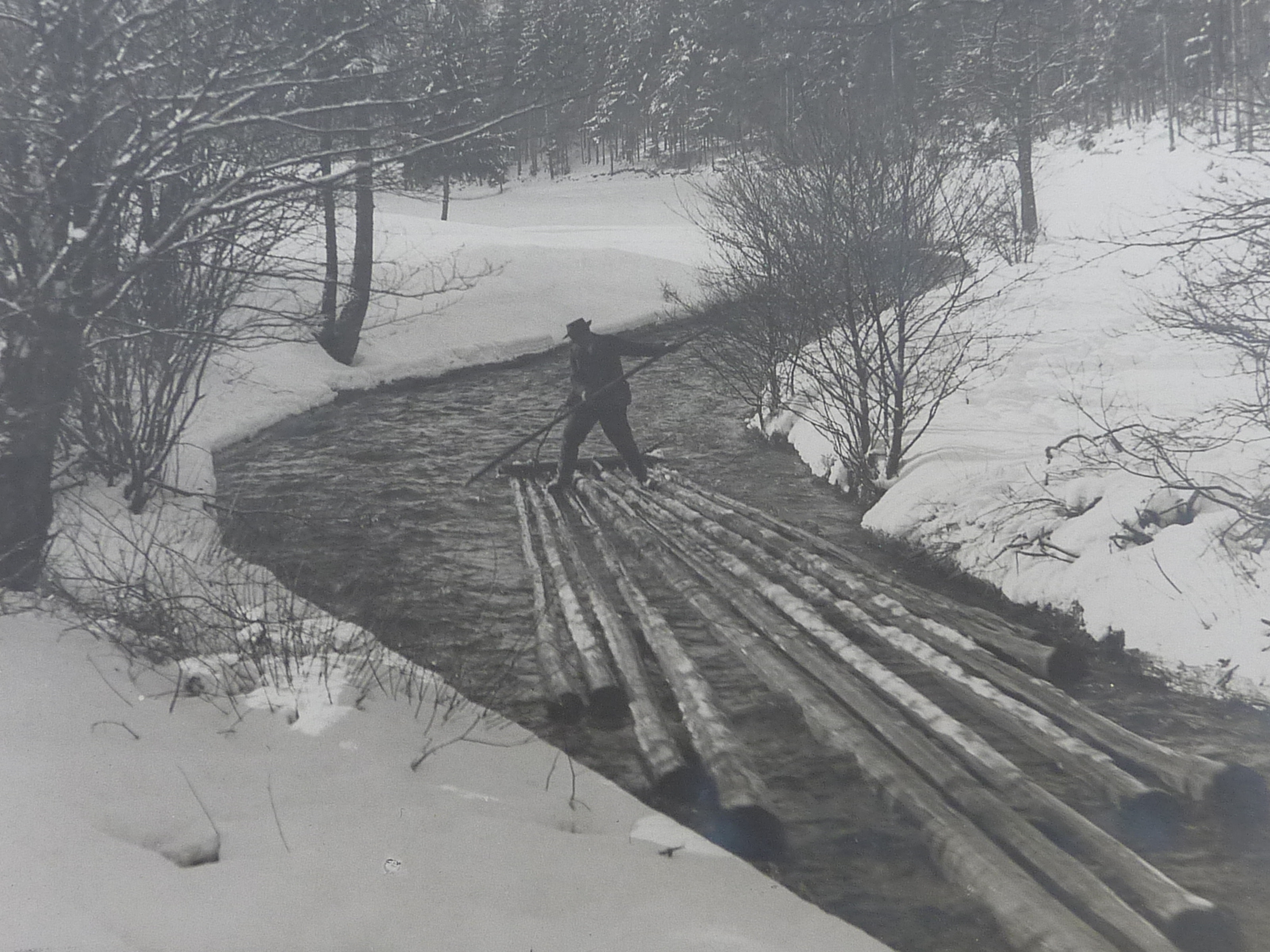

Floß auf dem Floßbach in den Oberen Talgründen

Für die Oberläufe typische Grundkuppel, zur besseren Beweglichkeit nur vorne gebunden. Quelle: Archiv Flößermuseum Unterrodach

Floßbach – Querverbauungen

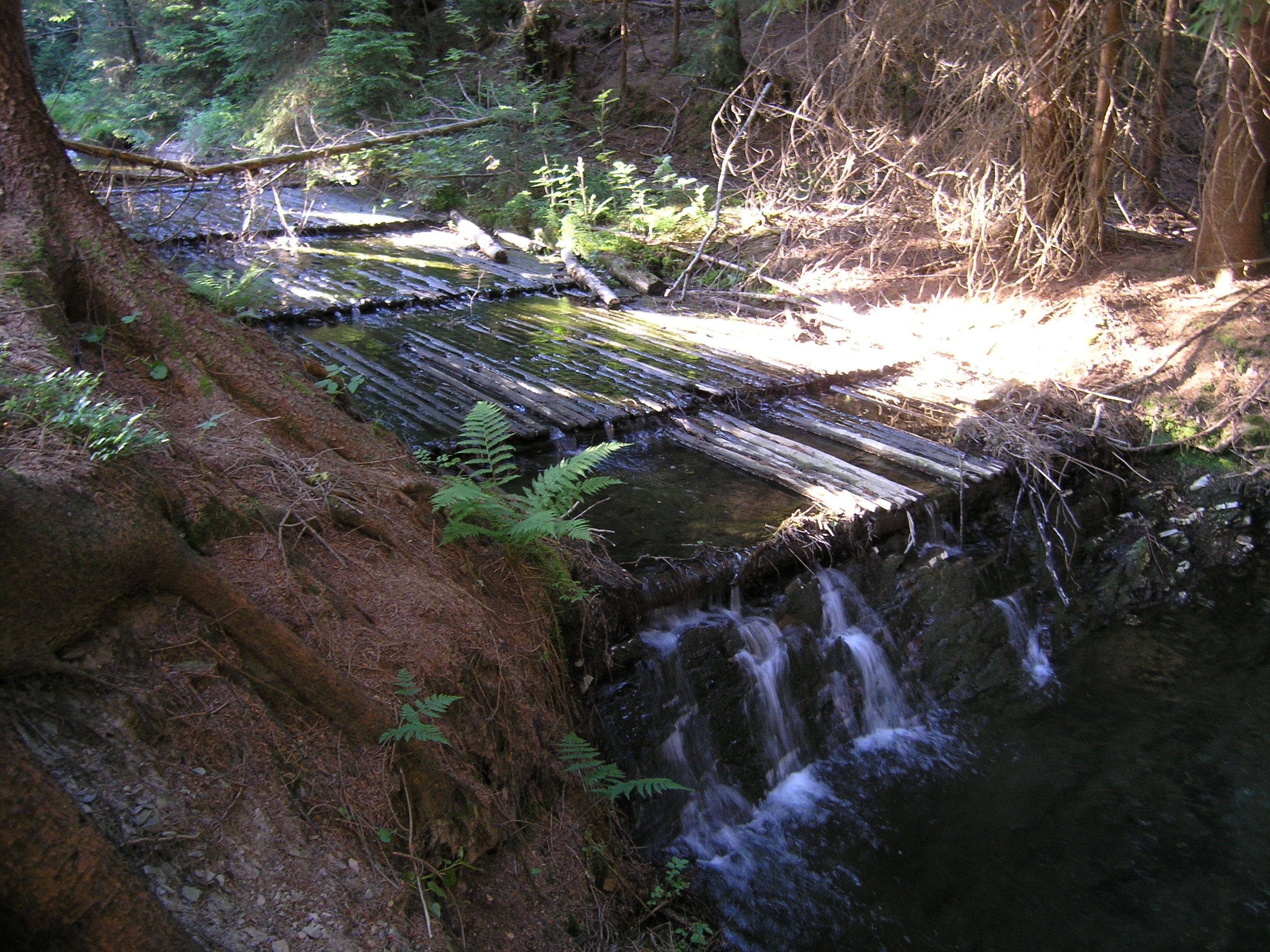

Stangenrutsche an der Dober. Foto: Christine Dorn

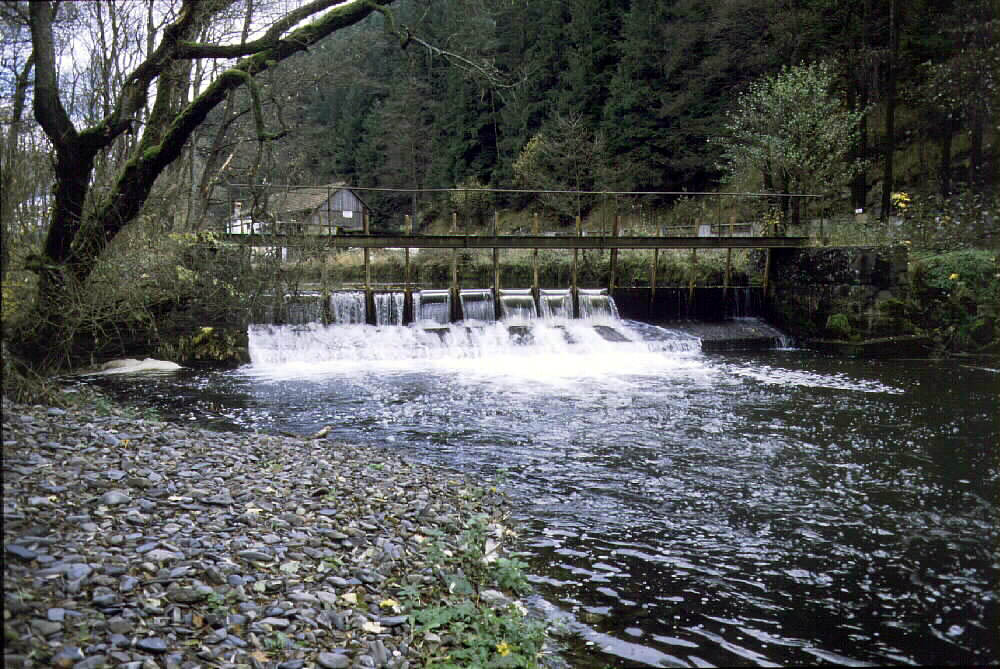

Mühlwehr

Wehr der Teichmühle bei Steinwiesen. Foto: Thomas Gunzelmann 1998.

Landwirtschaft – Fischteiche

Teich am Schafhof bei Neudorf. Foto: Thomas Gunzelmann 07/2023

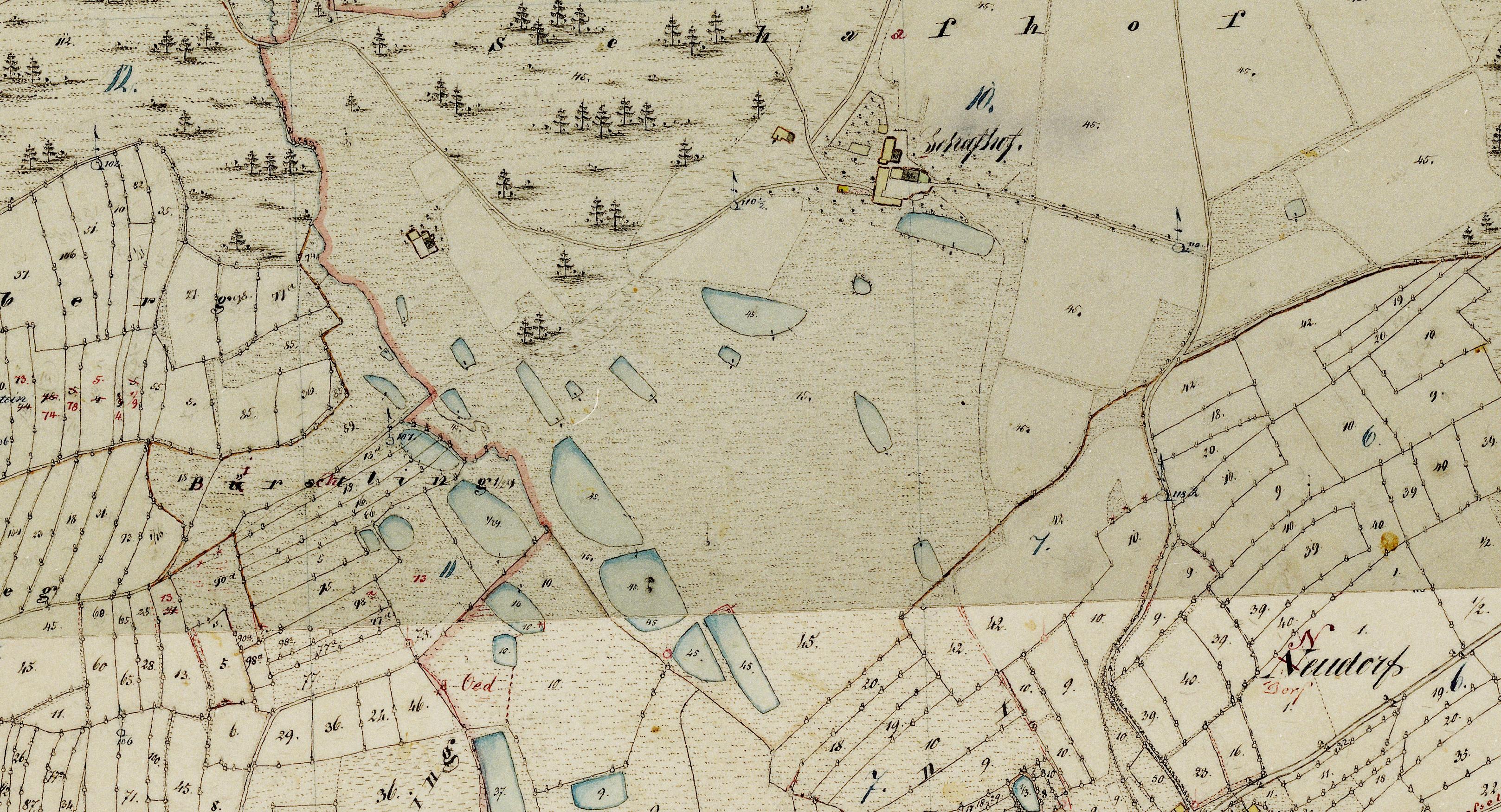

Landwirtschaft – Fischteiche

Landwirtschaft – Be- und Entwässerung

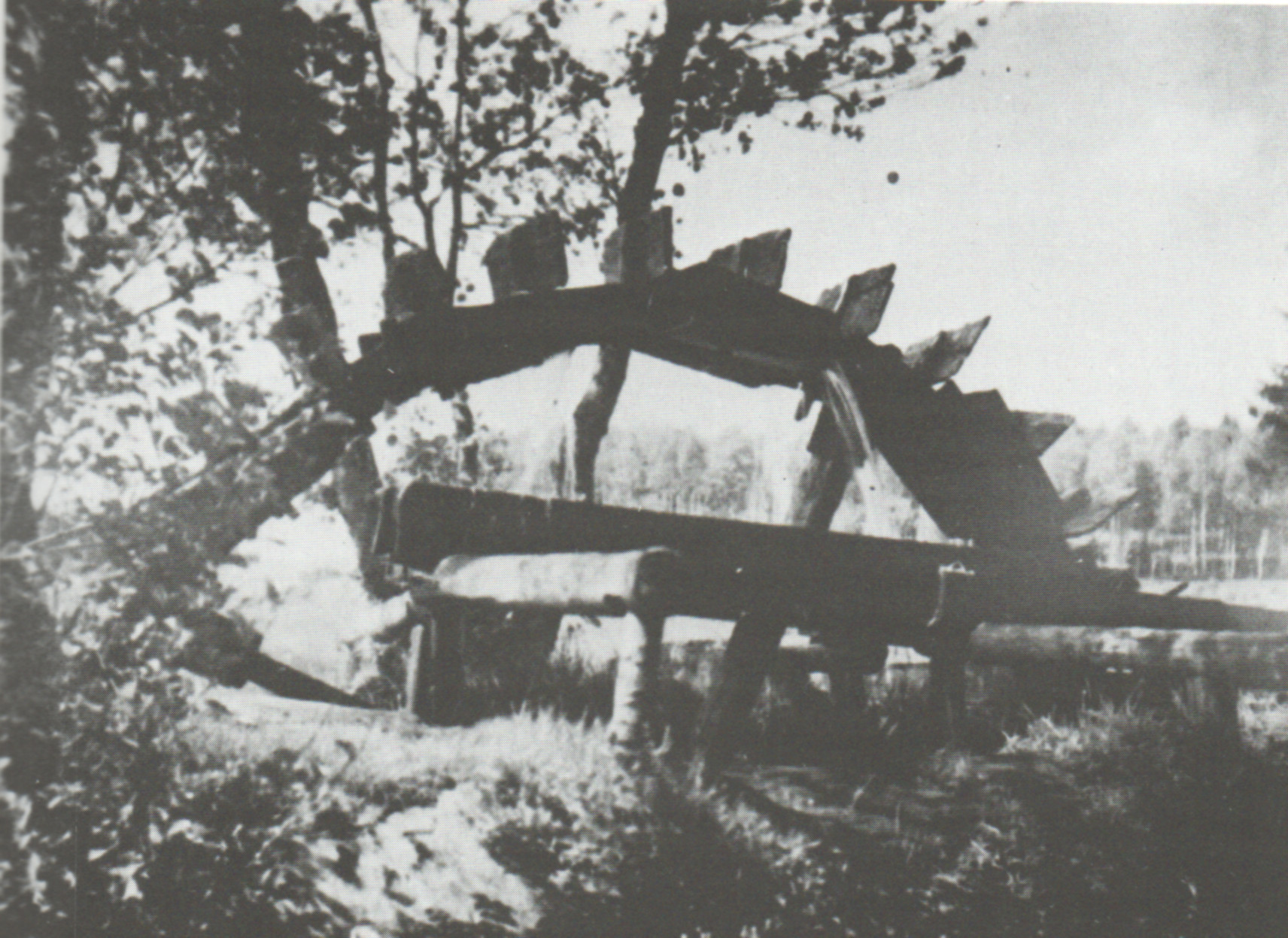

Wasserrad zur Wiesenwässerung an der Saale bei Venzka. Quelle, Knopf, Damals, S. 11

Siedlung – Naila

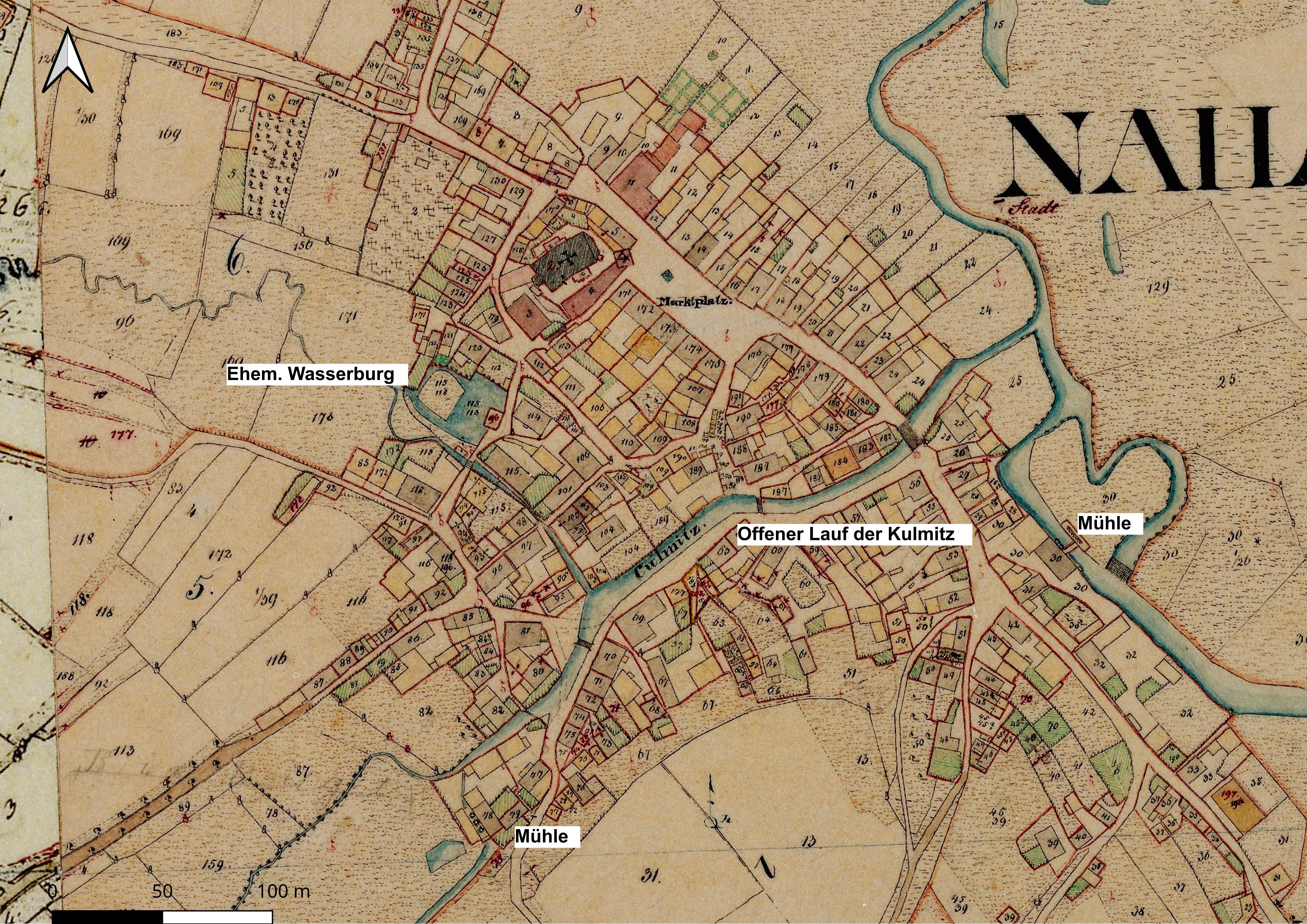

Naila – Uraufnahme 1852 Gewässer innerhalb der Siedlung

Naila – wasserbezogene Keimzellen der Siedlung

Wasserburg „Perfurt” und Rauschenhammer auf einer Rekonstruktionszeichnung von Reinhard Munzert 1954

Naila – Gewässer in der Siedlung

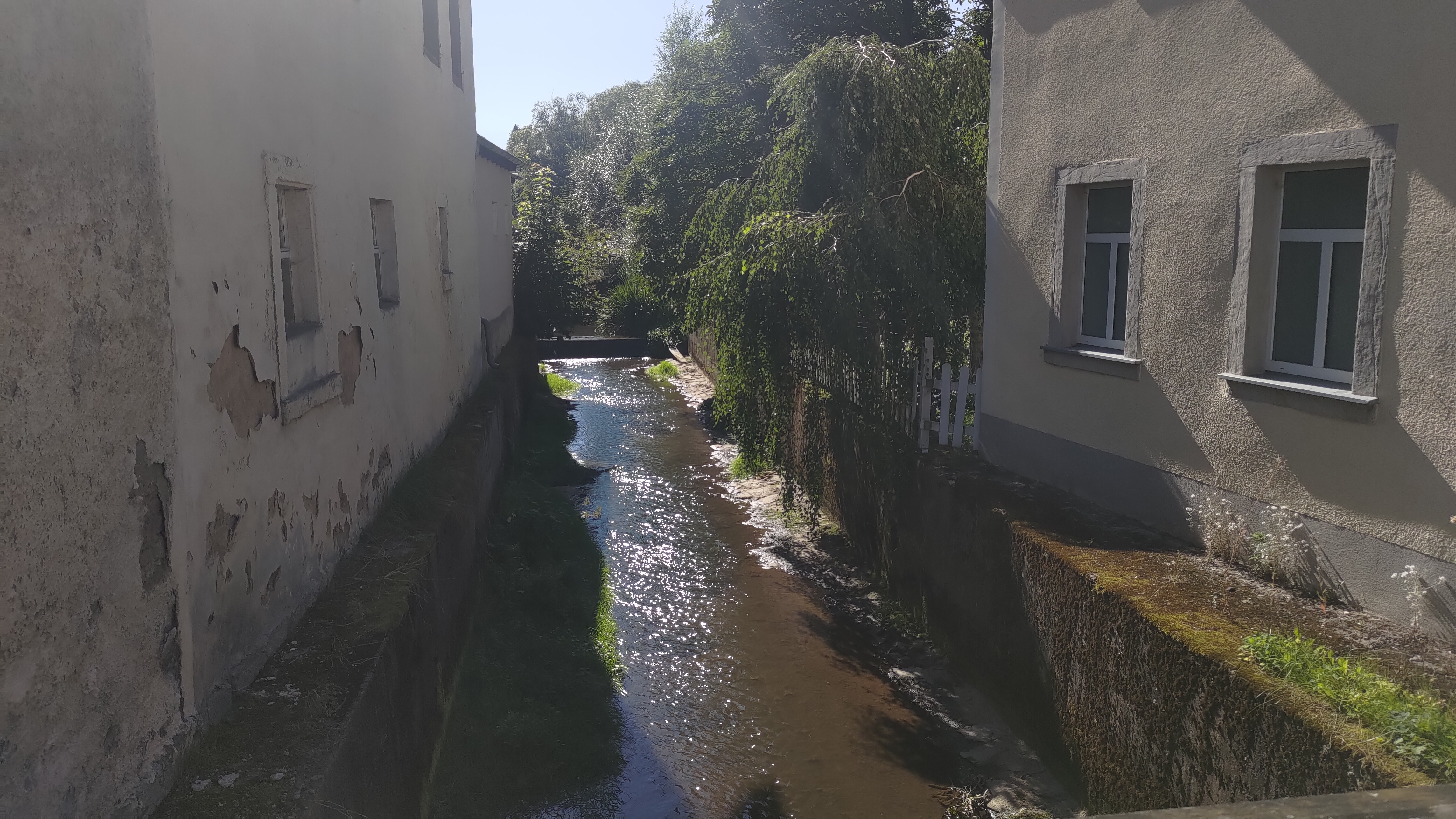

Letzter Rest des offenen Laufes der Culmitz. Foto: Thomas Gunzelmann 9/2023

Naila – Gewässer in der Siedlung

Straßenraum der Kronacher Straße in Naila heute – der Culmitz-Bach ist aus dem Stadtbild verschwunden. Foto: Thomas Gunzelmann 9/2023

Siedlung – Selbitz

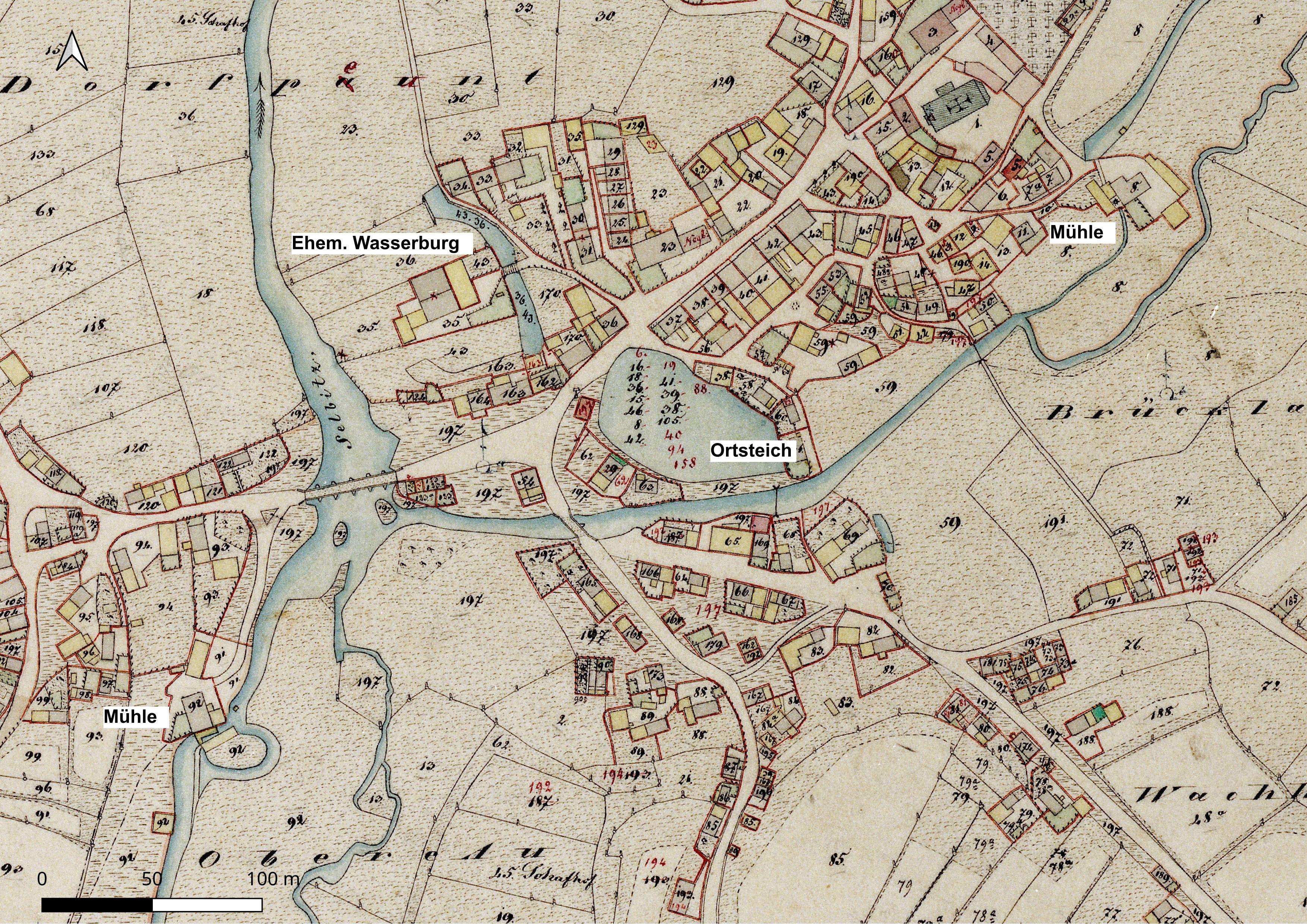

Selbitz – Uraufnahme 1852 Gewässer innerhalb der Siedlung

Wandel der Kulturlandschaft

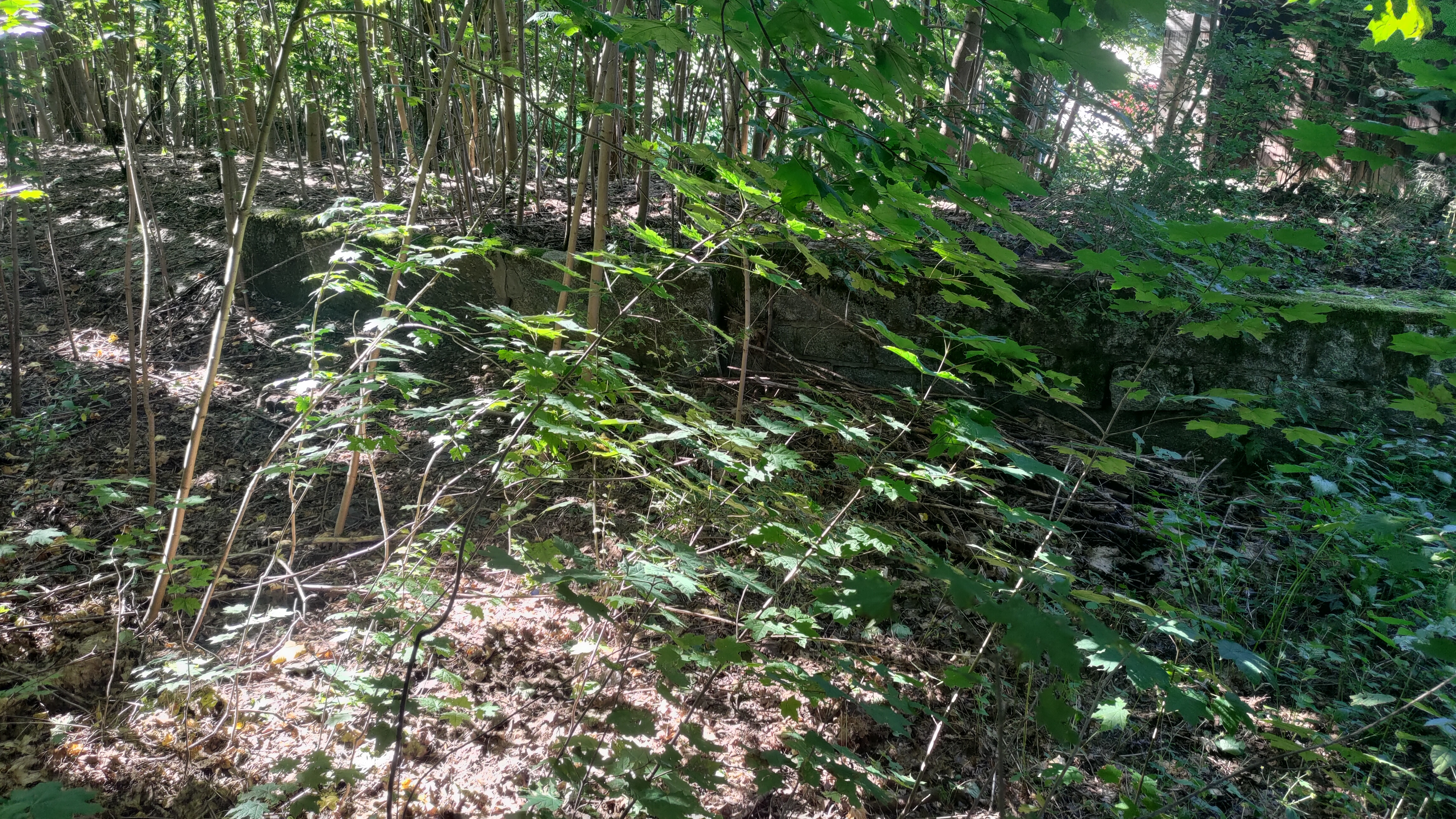

Aufgegebener Mühlgraben der Culmitzmühle in Naila. Foto:Thomas Gunzelmann 9/2023

Gewässer in der Kulturlandschaft 1852

Gewässer nach Nutzungsart in ausgewählten Gemarkungen 1852 (Quelle: Bayerische Uraufnahme; Digitalisierung durch Lisa Schuylenburg, Stefanie Westenweller und Thomas Gunzelmann 2023)
Nutzungsart	Mühlgraben/ha	Graben/ha	Fließgewässer/ha	Teich/ha
Gemarkung
Volkmannsgrün	0,67	0,19	4,30	7,04
Neudorf	0,00	1,40	0,00	12,30
Weidesgrün	0,24	0,00	0,49	0,95
Marxgrün	0,54	0,00	3,80	1,31
Ahornberg	0,12	0,00	1,37	14,20
Naila	1,02	0,07	8,25	2,86
Helmbrechts	1,14	0,00	1,30	21,82
Selbitz	1,37	0,00	7,33	1,56
Schauenstein	0,46	0,07	3,56	3,70

Gewässer in der Kulturlandschaft 2023

Gewässer nach Nutzungsart in ausgewählten Gemarkungen 2023 (ALKIS®-Tatsächliche Nutzung (TN); Lizenz CC BY 4.0, https://geodaten.bayern.de/opengeodata/OpenDataDetail.html?pn=tatsaechlichenutzung)
Nutzungsart	Fließgewässer/ha	Stehende Gewässer/ha
Gemarkung
Helmbrechts	0,75	11,54
Marxgrün	0,72	1,77
Naila	11,89	0,43
Neudorf	2,86	9,89
Schauenstein	5,33	1,75
Selbitz	4,77	1,96
Volkmannsgrün	1,39	2,62

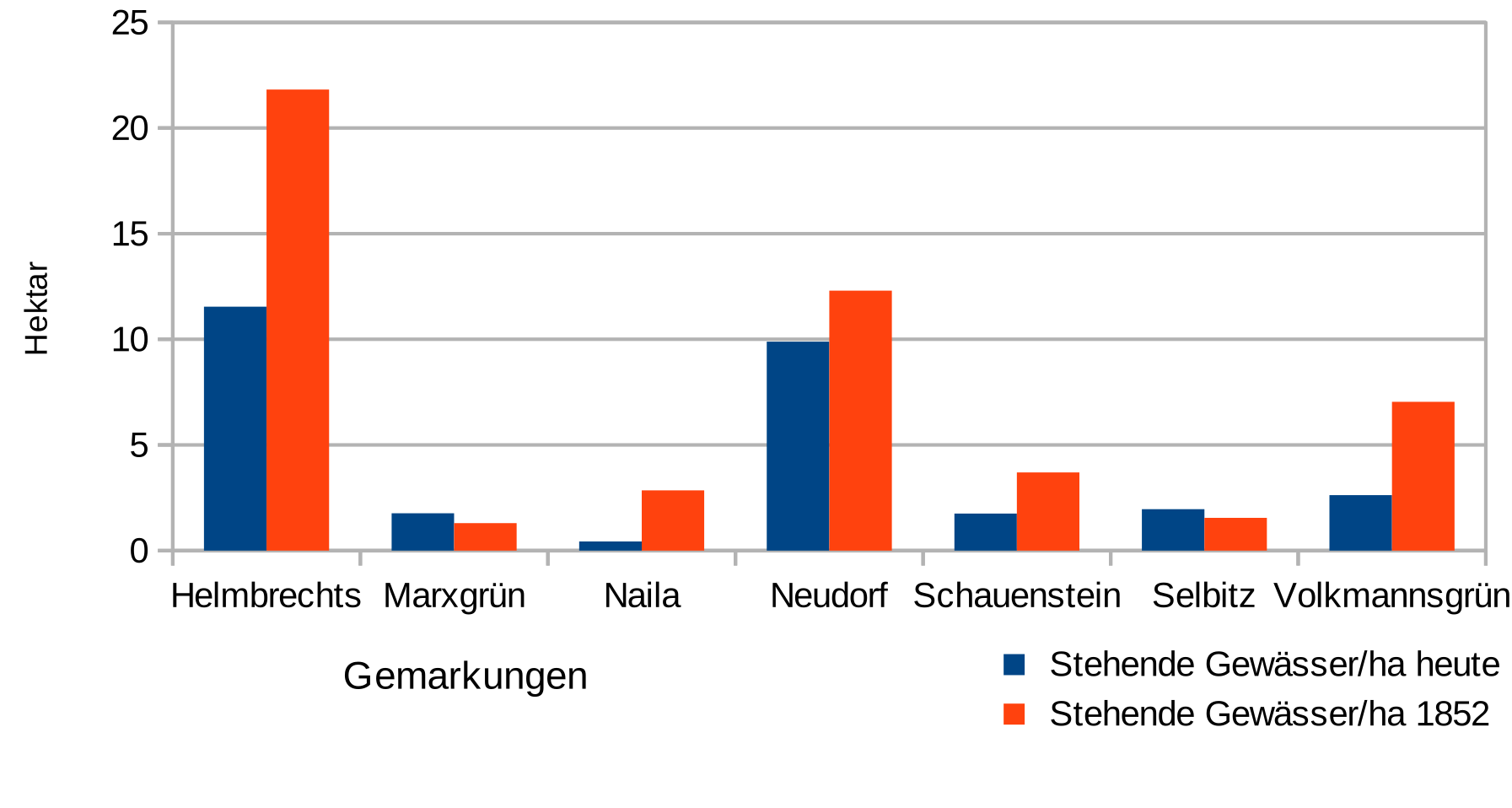

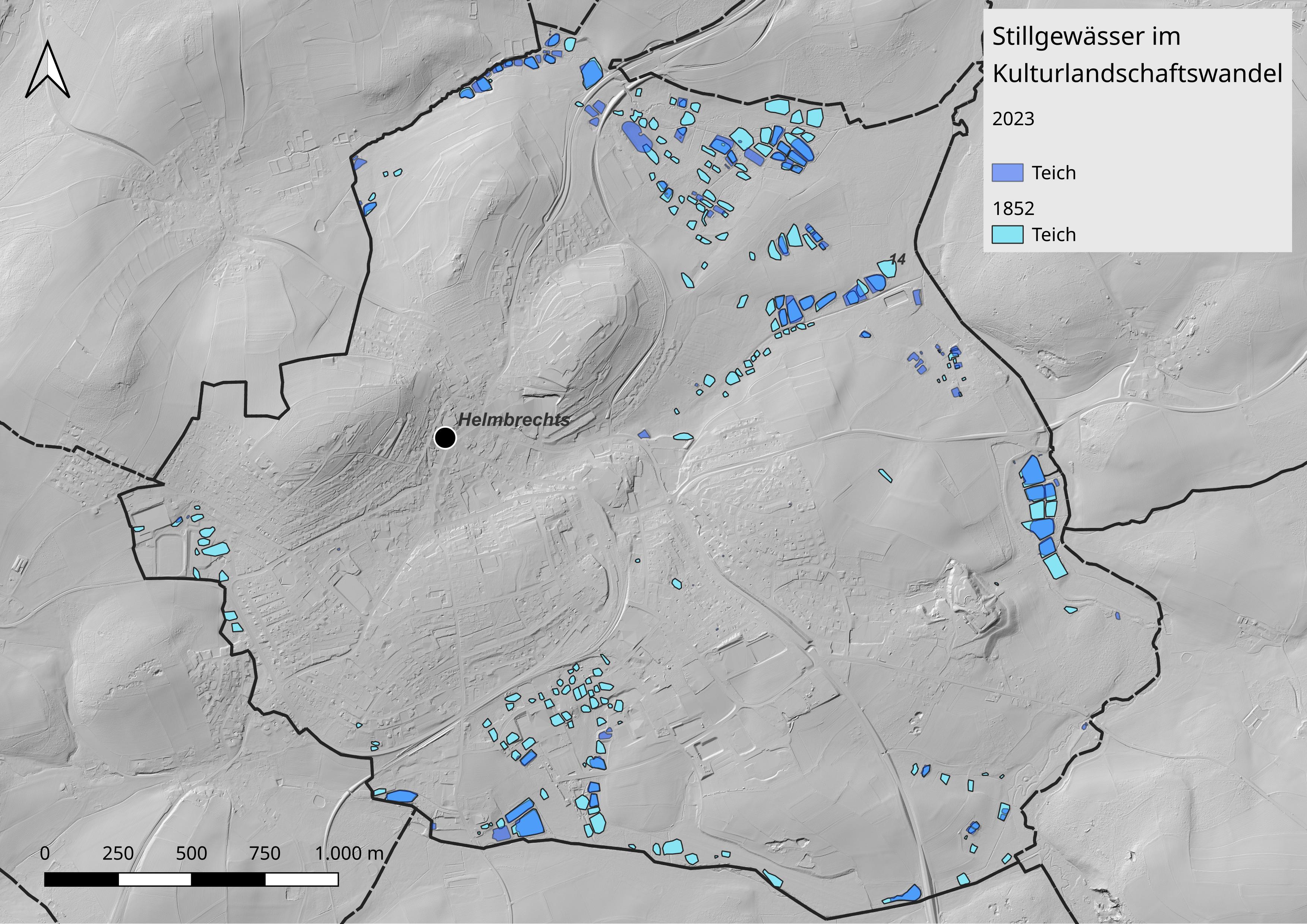

Stehende Gewässer in der Kulturlandschaft: Vergleich 1852 – heute

Beispiel Gemarkung Helmbrechts

Stehende Gewässer in der Kulturlandschaft: Vergleich 1852 – heute

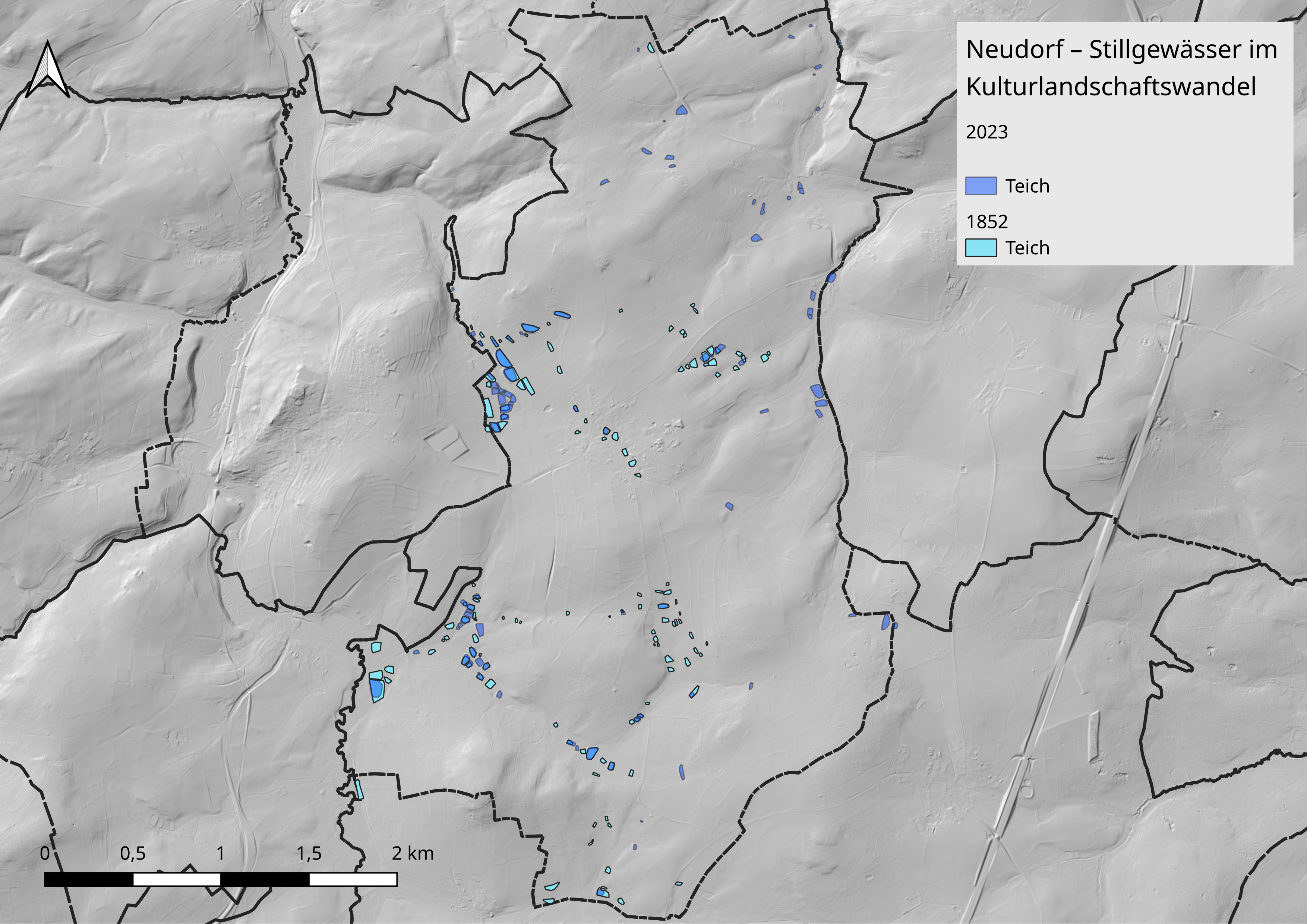

Beispiel Gemarkung Neudorf

Stehende Gewässer in der Kulturlandschaft: Vergleich 1852 – heute

Auswahl von Gemarkungen im Selbitztal

Fließende Gewässer in der Kulturlandschaft: Vergleich 1852 – heute

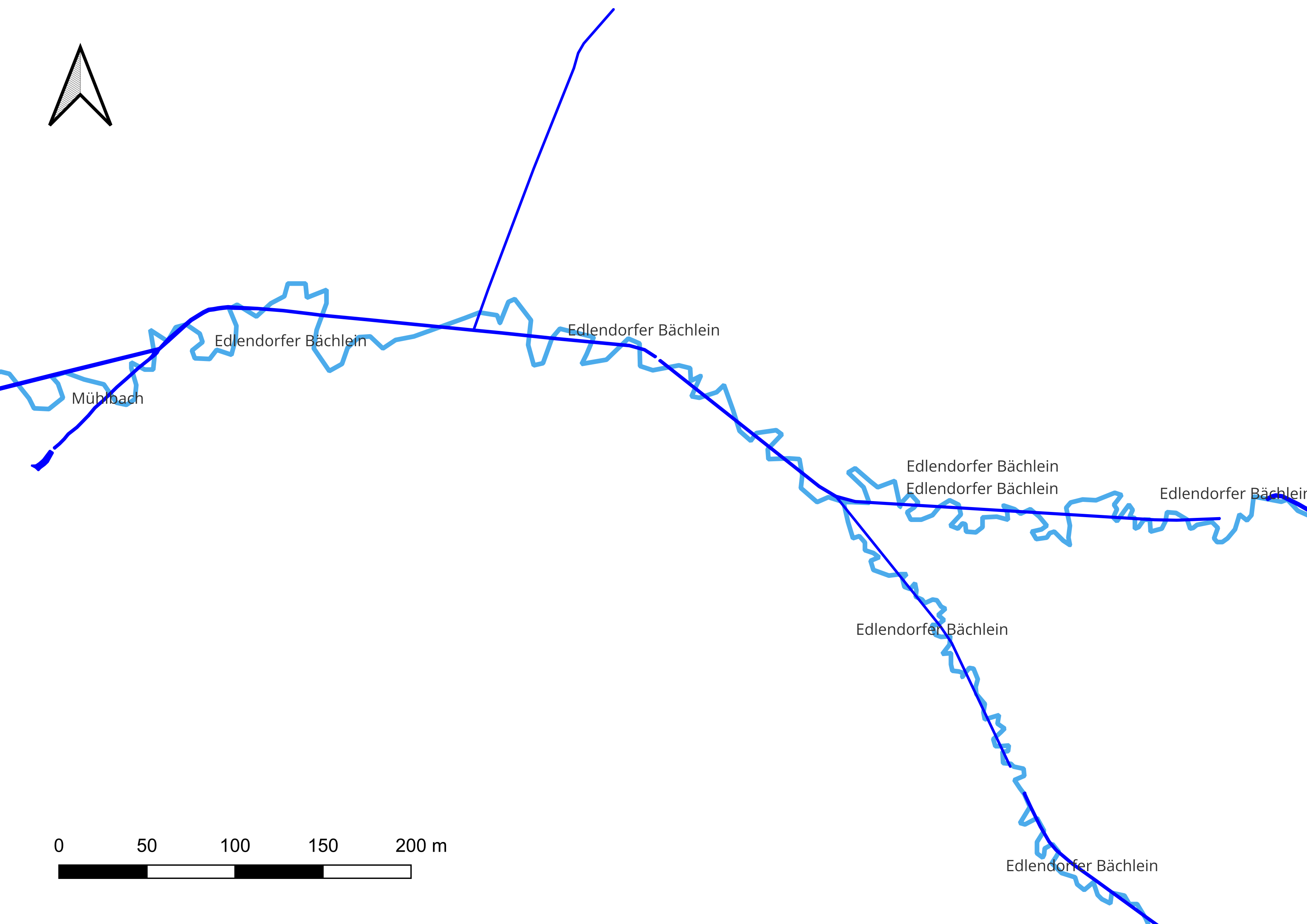

Edlendorfer Bach

Fließende Gewässer in der Kulturlandschaft: Vergleich 1852 – heute

Fließgewässer um Naila
